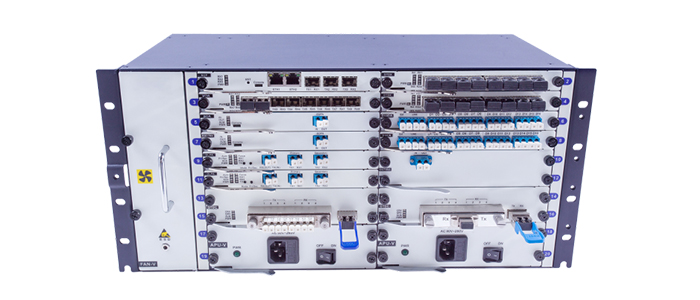

PDX-DWDM V（5U 波分系统）

概述

深圳鹏鼎信推出的 PDX-DWDM 系列波分传输系统包括 PDX-DWDM V、PDX-DWDM II 和 PDX-DWDM I。本系列产品定位于城 域网络，融合了 WDM 及 OTN 特性，应用先进的传输技术与高度的集成技术，提供宽带宽、大容量、全透明的传输功能，可 以实现容量的平滑升级，并提供全面灵活，成熟的保护方案，为多业务统一承载及未来网络升级扩容提供了稳定的平台。 PDX-DWDM 波分传输系统可提供多种类型板卡，包括：光转换单元（OTU/ OEO）、光放大单元（EDFA/RFA）、光保护 单元（OLP）、光缆监测单元（OLM）、色散补偿单元（DCF/TDC）、合分波单元（Mux/Demux）等，不同业务板卡支持热插 拔，并可在全系列机框中通用。具有高紧凑结构、配置灵活、低功耗等特征，且支持 B/S 架构的人性化网管界面，维护简单， 广泛应用于运营商、广电、IDC、金融、政府、云网络、大数据等行业

产品特点

l l 标准5U机架式设计，完全采用前面板出线方式，提供可插拔的15个业务单板槽位、1个网管单板槽位兼业务槽位、1个

风扇单板槽位和2个电源单板槽位

l l 支持100 Mbit/s～100Gbit/s速率的所有类型业务波分复用，满足多业务接入的要求

l l 支持CWDM和DWDM，板卡粗、密波通用

l l 支持单纤单向、单纤双向和双纤双向应用场景

l l 支持统一网管平台，可提供完善的网络、设备性能监测能力

l l 提供的管理平台可监测设备性能、收发光强度、业务运行状态等。

l l 支持交流220V AC、-48V DC直流供电，1+1电源输入保护

l l 支持免配置安装，设备即插即用

l l 采用绿色节能设计，典型配置功耗450W

产品规格
