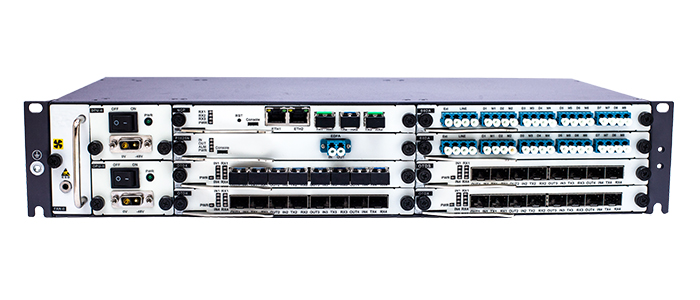

PDX-DWDM II(2U 波分系统)
概述
鹏鼎信公司推出的 PDX-DWDM 系列波分传输系统包括 PDX-DWDM V、PDX-DWDM II 和 PDX-DWDM I。本系列产品定位于城域网络,融合了 WDM 及 OTN 特性,应用先进的传输技术与高度的集成技术,提供宽带宽、大容量、全透明的传输功能,可以实现容量的平滑升级,并提供全面灵活,成熟的保护方案,为多业务统一承载及未来网络升级扩容提供了稳定的平台。
PDX-DWDM 波分传输系统可提供多种类型板卡,包括:光转换单元(OTU/ OEO)、光放大单元(EDFA/RFA)、光保护
单元(OLP)、光缆监测单元(OLM)、色散补偿单元(DCF/TDC)、合分波单元(Mux/Demux)等,不同业务板卡支持热插
拔,并可在全系列机框中通用。具有高紧凑结构、配置灵活、低功耗等特征,且支持 B/S 架构的人性化网管界面,维护简单,
广泛应用于运营商、广电、IDC、金融、政府、云网络、大数据等行业。
产品特点
l 标准2U机架式设计,完全采用前面板出线方式,提供可插拔的7个业务单板槽位、1个网管单板槽位兼业务槽位、1个
l 风扇单板槽位和2个电源单板槽位
l 支持100 Mbit/s~100Gbit/s速率的所有类型业务波分复用,满足多业务接入的要求
l 支持CWDM和DWDM,板卡粗、密波通用
l 支持单纤单向、单纤双向和双纤双向应用场景
l 支持统一网管平台,可提供完善的网络、设备性能监测能力
l 提供的管理平台可监测设备性能、收发光强度、业务运行状态等。
l 支持交流220V AC、-48V DC直流供电,1+1电源输入保护
l 支持免配置安装,设备即插即用
l 采用绿色节能设计,典型配置功耗180W
l
产品规格
功能 | 说明 |
产品型号 | PDX-DWDM II |
设备尺寸 | 2U: 88 mm (高)×442 mm (宽)×220 mm (深) |
业务槽位 | 8槽(其中1个槽位可选配网管卡) |
安装方式 | 19”标准机柜安装 |
工作温度范围 | -10℃~60℃(典型) |
工作湿度范围 | 5~95%无凝结 |
存储温度范围 | -40℃~85℃ |
散热 | 前置1个风扇单板槽位,支持热插拔 |
供电方式 | 前置2个电源单板槽位,支持AC 220V 或 DC -48 V 电源单板可选,1+1热备份 |
功耗 | 180W(满配最大功耗) |
