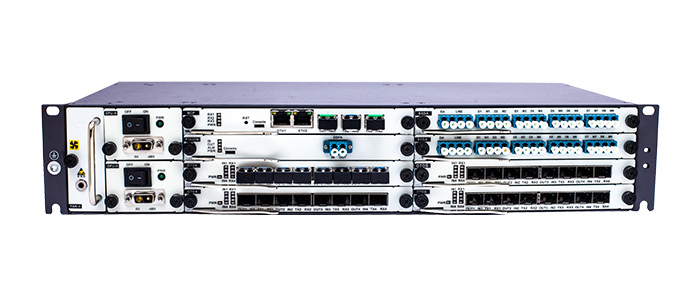

鹏鼎信 PDX-CWDM-16S
单纤16路粗波分复用设备
概述:
PDX-CWDM-16S 是鹏鼎信公司生产的单纤16路CWDM产品,伴随着行业信息化飞速发展，长距离、大容量的带宽需求增加迅速，导致接入层、城域层和骨干网络的流量均快速增长。而依靠带宽租用、光纤直连等方式已经不能满足行业客户的需求。因此，深圳市鹏鼎信科技有限公司立足现有业务需求，面向未来网络发展， 率先推出了PDX-CWDM系列光传输网络系统，创新性地将WDM技术从骨干网络扩大覆盖 范围至到城域、接入层，为运营商、广电、IDC、金融、政府、云网络、大数据等行业提 供可靠、灵活、高效的高带宽承载方案。
产品特点:
l 标准2U机架式设计，完全采用前面板出线方式，提供可插拔的8个业务单板槽位、1个网管单板槽位兼业务槽位、1个风扇单板槽位和2个电源单板槽位
l 支持1.25Gbit/s-10Gbit/s速率的所有类型业务波分复用，满足多业务接入的要求
l 支持单设备最大接入16个1.25G-10G双向业务传输容量
l 支持1.25G-10G传输距离40KM,60KM 80KM配置光放及色散补偿可实现更远距
离传输
l 支持单纤单向、单纤双向和双纤双向应用场景
l 支持统一网管平台，可提供完善的网络、设备性能监测能力
l 提供的管理平台可监测设备性能、收发光强度、业务运行状态等。
l 支持交流220V AC、-48V DC直流供电，1+1电源输入保护
l 支持机柜、室外柜、桌面、挂墙、抱杆等各种地点都可以部署
l 支持免配置安装，设备即插即用
l 采用绿色节能设计，典型配置功耗120W
产品参数:
性能参数 | 技术指标 |
产品型号 | PDX-CWDM-16S |
设备尺寸 | 2U机架式:44mm(高)*442mm(宽)*220mm(深) |
业务槽位 | 8槽(其中1个槽位可选配网管卡) |
单设备传输容量 | 16波*1.25G-10G单向传输 |
CWDM波长 | 1270nm,1290nm,1310nm,1330nm,1350nm,1410nm 1430nm,1450nm,1470nm,1510nm,1530nm,1550nm,1570nm 1590nm,1610nm |
通道间的间隔 | 20nm |
发射光功率 | -10dBm~+3dBm |
接收光功率 | -24dBm~-3dBm |
接收灵敏度 | <-20dBm |
单通道最大速率 | 10Gbit/S |
传输距离 | 40KM 60KM 80KM(无光放) |
业务卡 | 网管卡,光转换单元盘,合波分波单元盘 |
时钟特性 | 支持IEEE 1588V2 |
光转接器 | SFP/SFP+ 接口为LC |
网络拓扑 | 点到点,链型,星型,环型 |
安装方式 | 19”或 23”机柜、ETSI 300mm/600mm机柜 无线室外基站柜、FTTx室外柜、挂墙、抱杆 |
工作温度范围 | -10℃～60℃(典型) |
工作湿度范围 | 5~95%无凝结 |
存储温度范围 | -40℃～85℃ |
散热 | 风扇散热 |
供电方式 | AC: 90 ~ 260V 或 DC: -36 ~ -72 V (支持1+1电源输入备份) |
功耗 | 180W（典型） |
