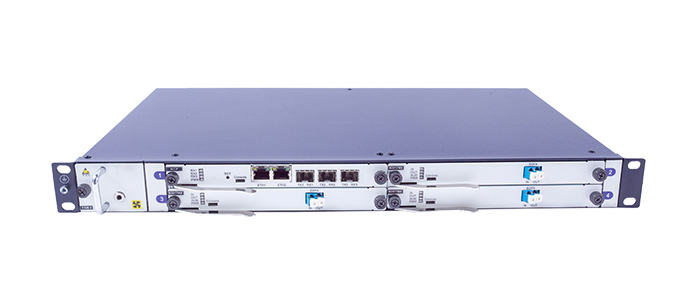

鹏鼎信 PDX-EDFA光放大子系统
产品概述：
鹏鼎信公司推出的PDX-EDFA光放大子系统主要功能是对传输链路中的信号光进行功率补偿，延长光信号传输距离。按功能可分为BA、LA、PA等，其中BA常用于系统发送端，提高系统入纤光功率；LA常用于线路中继段，补偿线路上的光功率损失；PA常用于系统接收端，提高系统接收光功率。EDFA特点是利用掺铒元素的光纤作为增益媒介，以980或者1480nm的泵浦激光器作为泵浦源，采用一级或者两级放大，以形成对于输入信号的集总式放大，是DWDM系统及未来高速系统、全光网络不可缺少的重要部分。
产品特点：
l 支持C波段48波/96波DWDM信号统一放大
l 自动增益控制（AGC）
l 增益平坦、噪声指数小
l 支持内置EVOA，光功率自动调节
l 支持两级放大，中间可串接OADM或DCM色散补偿设备
l 支持SNMP、Web等多种图形化界面网管
l 支持交流220V 、直流-48V供电可选，1+1电源输入保护
l 插卡式设计，容量灵活配置
l 免配置安装，设备即插即用
技术参数:
指标名称 | 指标 | 备注 | ||
工作波长范围 | 常规型：1529nm~1561nm ，扩展型：1528nm~1568nm | |||
EDFA类型 | BA | LA | PA | |
最小输入光功率(常规) | -22dBm | -30dBm | -32dBm | |
饱和输出光功率(常规) | +20dBm | +20dBm | +16dBm | 可定制，最大+22dBm |
额定增益(常规) | 12dB | 25dB | 20dB | 可定制 |
增益平坦度 | ≤1.5dB | |||
噪声系数 | ≤5.5 dB | |||
工作温度范围 | -10℃~60℃ | |||
工作湿度范围 | 5%~95%无凝结 | |||
储存温度 | -40℃~85℃ | |||
设备尺寸 | 1U: 44 mm (高)×442 mm (宽)×280 mm (深) | |||
网管功能 | 支持SNMP、Web等多种图形化界面网管 | 可选配置 | ||
特有技术 | 内置EVOA，光功率自动调节 | 可选配置 | ||
光接口 | LC/UPC型 | |||
供电方式 | AC: 90 ~ 260V 或 DC: -36 ~ -72 V (1+1电源输入备份) | |||
典型功耗 | 整机满配<60W | |||
散热 | 风扇散热 | |||
MTBF | ＞10万小时 | |||
