PDX-EDFA:光放大板
概述
深圳市鹏鼎信科技有限公司推出的 PDX-EDFA(Erbium Doped Fiber Amplifier)光放大板主要功能是对传输链路中的信号光 进行功率补偿,可同时放大 C 波段最多 48 个通道(通道间隔为 100GHz)或 96 个通道(通道间隔为 50GHz)的光信号,具有增益平坦、增益可调、噪声指数小等特点,是 DWDM 系统及未来高速系统、全光网络远距离传输不可缺少的重要部分。
产品规格
功能 | 说明 |
工作波长范围 | 标准型:1529nm~1561nm 适用于40波(100GHz) or 80波(50GHz)DWDM系统 |
扩展型:1528nm~1568nm 适用于48波(100GHz) or 96波(50GHz)DWDM系统 | |
最小输入光功率 | -30 dBm |
最大输出光功率 | +22dBm(根据需求定制) |
最大增益 | 30dB(根据需求定制) |
噪声系数 | <5.5dB |
增益平坦度 | <1.5dB |
二级放大 | 支持内置双泵浦(可选),实现信号二次放大 |
特有技术 | 支持增益锁定、增益可调、瞬态控制技术、输出光功率自动关断 |

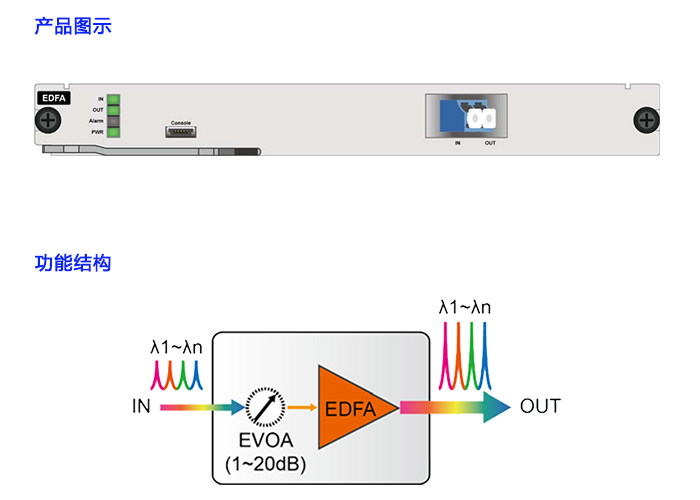

EVOA功能 | 内置EVOA(可选);网管可调节衰减动态范围1dB~20dB |
网管功能 | 支持EDFA工作状态实时监测,包括:光功率、泵浦、温度等 支持泵浦关闭阈值及自动恢复时间设置功能 |
占用槽位数量 | 支持PDX-DWDM全系列机箱,占用1槽 |
光接口 | LC/UPC |
最大功耗 | 15W |
MTBF | >10万小时 |
