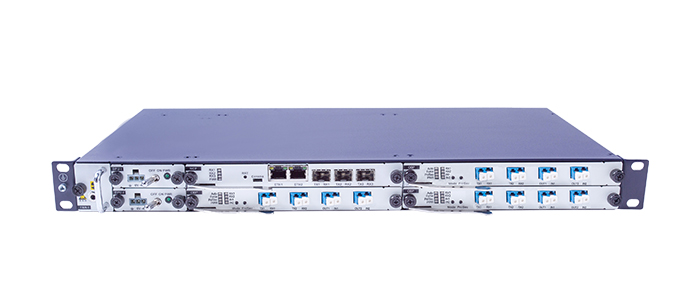

鹏鼎信 PDX-OBP光保护子系统
产品概述：
深圳鹏鼎信推出的PDX-OBP光旁路保护子系统（Bypass）是一种智能光路切换系统，其属于物理层设备，应用于纯光网络环境，能自动识别网络节点供电状态及光信号输出状态，当本地光设备出现故障（包括电源中断、硬件或软件故障等）后，能够瞬间切换到旁通光路，通讯线路将绕过本地设备（即故障节点），从而能避免由于该故障节点而发生全阻障碍，保证系统连通正常。
产品特点：
l 适用于各类网关设备，如：DPI设备、防火墙、IPS、UTM、IDP、垃圾邮件网关、防病毒网关、专用DDos设备、各领域专用逻辑隔离设备等等
l 支持掉电、上电保持功能：Bypass设备掉电或上电，不影响工作路由的切换状态，保证系统正常工作，并具备热插拔功能
l 特有的蓄电功能：能保证Bypass设备自身掉电，或同时掉电时不会发生错误切换
l 自动瞬时切换，屏蔽故障节点，无需人为干预，切换时间<20ms
l Bypass功能板与网元管理板相互独立，互不影响
l 支持SNMP、Web等多种图形化界面网管
l 支持交流220V 、直流-48V供电可选，1+1电源输入保护
l 插卡式设计，容量灵活配置
技术参数:
指标名称 | 指标 | ||
工作波长范围 | 850nm、1260nm ~ 1650nm | ||
OBP类型 | OBPA（双纤1+1保护） | OBPB（双纤1:1保护） | |
倒换时间 | ＜20ms | ＜20ms | |
引入损耗 | 串接 | ＜3.5dB（常规50%:50%分光） | ＜1.5dB |
Bypass | ＜4.5dB（常规50%:50%分光） | ＜1.5dB | |
监测光功率范围 | -50 dBm ~+25dBm | ||
工作温度范围 | -10℃~60℃ | ||
工作湿度范围 | 5%~95%无凝结 | ||
储存温度 | -40℃~85℃ | ||
设备尺寸 | 1U: 44 mm (高)×442 mm (宽)×280 mm (深) | ||
网管功能 | 支持SNMP、Web等多种图形化界面网管 | ||
光接口 | LC/UPC型 | ||
供电方式 | AC: 90 ~ 260V 或 DC: -36 ~ -72 V (支持1+1电源输入备份) | ||
典型功耗 | 整机满配<25W | ||
散热 | 风扇散热 | ||
MTBF | ＞10万小时 | ||
