鹏鼎信 CWDM 复用器/解复用器
产品概述
深圳鹏鼎信公司推出的 CWDM 复用器/解复用器专为经济高效的多波长 CWDM 网络应用而设计，它基于薄膜滤波器（TFF）技术，工作在 20nm 信道间隔的 ITU 网格，CWDM 波长范围为 1270nm 至 1610nm，最大支持18个通道光信号复用/解复用；具有多种封装结构、低插入损耗、高通道隔离度等一系列优点。
产品特点
l 低插入损耗（IL）
l 高通道隔离度
l 高稳定性和可靠性
l 提供1至18个通道，设计紧凑
l 符合ITU-T G.694.2
l 符合Telcordia GR-1209-CORE-2001标准
l 符合Telcordia GR-1221-CORE-1999标准
l 符合RoHS-6（无铅）
应用领域
l CWDM系统
l CATV系统
产品规格
参数 | CWDM MUX/DEMUX | |||||
光通道数 | 1 | 2 | 4 | 8 | 16 | 18 |
工作波长范围（nm) | 1260~1620 | |||||
通道中心波长（nm) | ITU-TGrid | |||||
通道间隔（nm) | 20 | |||||
通道插损（DB) | ≦0.8 | ≦1.2 | ≦1.8 | ≦2.6 | ≦4.5 | ≦5.0 |
通道带宽（DB) | ITU±6.5 | |||||
平坦度（DB） | ≦0.5 | |||||
相邻通道隔离度（DB) | ≧30 | |||||
非相邻通道隔离度（DB) | ≧40 | |||||
回波损耗（DB) | ≧50 | |||||
方向性（DB) | ≧55 | |||||
偏振相关损耗（DB) | ≦0.2 | |||||
偏振模式色散（PS) | ≦0.2 | |||||
承受光功率（DB) | ≦500 | |||||
工作温度（℃） | 0~+70 | |||||
存储温度（℃） | -40~+85 | |||||

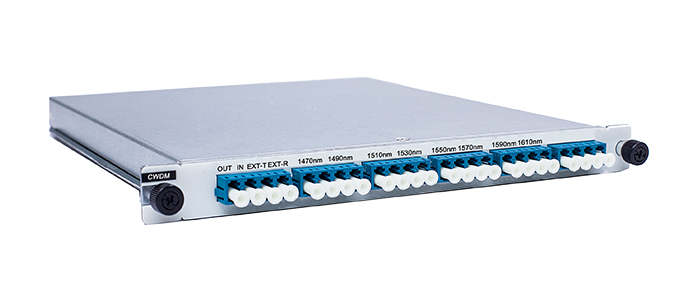

封装类型 | 钢管式、ABS盒式、LGX标准盒式、1U标准19寸机架式 | |||||
