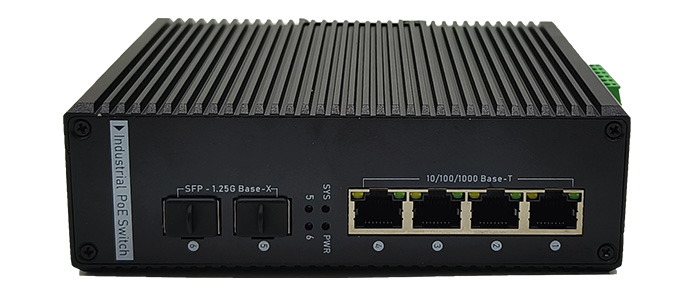

PDX-SW524GMRT-2SFP



鹏鼎信                PDX-SW524GMRT

24工业级环网光纤交换机



产品描述:

PDX-SW524GMRT-2SFP为工业级环网交换机,提供410/100/1000Base-T(X)电口和2个千兆SFP。支持多种网络冗余协议PDX-Ring (自愈时间<10ms @ 50台交换机)、PDX-Ring、MSTP/RSTP/STP(IEEE802.1w/D),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。此外,支持-40 ~85℃宽温,保证设备在恶劣环境下稳定运行。鹏鼎信公司还提供专业的网管软件,对交换机进行集中管理和配置。因此,PDX-SW524GMRT-2SFP是工业以太网通讯的最佳选择。

主要特点:

  • 支持4 10/100/1000Base-TX和2SFP光纤端口

  • 支持IEEE802.3、IEEE802.3u,IEEE802.3x,存储转发

  • 以太网端口支持10/100/1000M自适应

  • IP40保护等级,高强度铝合金外壳,DIN35轨道安装

  • 工业级4级防护设计,-40至85°C工作温度

  • 快速冗余环网: Ring(自愈时间<10ms)

  • Ring开放式环网,兼容其它品牌环网技术

  • 附加冗余环网,兼容不同品牌、不同网络拓扑结构

  • 支持标准IEC62439-2 MRP网络冗余协议

  • MSTP/RSTP/STP(IEEE 802.1s/w/D)

  • IGMP v2/v3 (IGMP Snooping)组播管理

  • Port Trunk (端口汇聚)便于带宽管理

  • SNMP v1/v2c/v3安全的网络管理,RMON远程流量监控

  • Modbus TCP管理

  • 通过WEB、Telnet、Console(CLI)、Open-vision多种方式管理和配置

  • 多种事件报警机制:Syslog,Email,SNMP Trap和继电器故障输出

    应用环境:

      1.城域光纤宽带网: 电信、有线电视、网络系统集成等数,据网络运营商

      2. 宽带专网: 适用于金融、政府、石油、铁路、电力、公安、交通、教育等行业专网

      3.多媒体传输: 图像、话音、数据综合传输、适用于远程 教学、会议电视、可视电话等应用

      4.实时监控: 实时控制信号、图像及数据同时传输

      5. 抗恶劣环境: 适用于强电磁干扰、远距离的恶劣环境下组网

    产品参数       PRODUCT PARAMETERS

产品型号

PDX-SW524GMRT-2SFP

产品说明

千兆2光4电工业级环网光纤交换机

接口(Provider Mode Ports)


业务接口(Fixed port)

2*1000 Base-X, 4*10/100/1000 Base-T

管理接口(Management Port)

支持console

电源接口(Power interface)

凤凰端子,双电源冗余

LED灯(LED Indicators)

PWR,Link/ACT LED

线缆类型及距离(Cable type&Transmission distance)

双绞线(Twisted-pair)

0-100m(CAT5e,CAT6)

单模光纤(Monomode optical fiber)

20/40/60/80/100KM

多模光纤(Multimode (optical) fibre)

550m

网络拓扑(Network Topology)


环形拓扑(Ring topology)

支持

星型拓扑(Star topology)

支持

总线拓扑(Bus topology)

支持

树形拓扑(Tree Topology)

支持

混合式拓扑(Hybrid topology)

支持

电气特性(Electrical Specifications)


输入电压(input voltage)

DC12-58V

整机功耗(Total Power consumption)

<10W

二层交换(Layer 2 Switching)


交换容量(Switching capacity)

36G

包转发率(Packet forwarding rate)

26.78Mpps

MAC地址表(MAC address table)

16K

VLAN支持及数量(VLAN)

支持4K

报缓冲区(Buffer)

12M

转发延迟(Forwarding delay)

<10us

极性反转(MDX/MIDX)

支持

流量控制(Flow control)

支持

巨型帧(Jumbo Frame)

支持10Kbytes

生成树协议(Spanning Tree)

支持STP/RSTP/MSTP

环网协议(Ring Protocol)

支持ERPS

链路聚合(Link Aggregation)

支持12组

组播(Multicast)

支持IGMP Snooping

端口镜像(Port Mirroring)

支持

风暴抑制(Storm Control)

支持

端口流量统计(Interface Counters)

支持

QINQ

支持

802.1X

支持

MAC认证

支持

端口隔离(Port Isolation)

支持

Rmon

支持

NTP client

支持

DHCP client

支持

DHCP snooping

支持

Ping/tracert检测

支持

Dying gasp

支持

DDM

支持

汇聚服务(Convergence)


访问控制列表(ACL)

支持基于流的QoS

服务质量(QOS)

支持

管理功能(Management)


命令行(CLI)

支持

管理串口(Console)

支持

Telnet/SSH

支持

WEB管理

支持

SNMP

支持SNMPv1/v2c/v3

用户管理(User Management)

支持

系统日志(System Log)

支持

文件升级(Configuration File Download/Upload)

支持

固件升级(Upgrade Firmware)

支持

环境条件(Environment)


工作温度(Operating temperature)

-40℃~+85℃

储藏/运输温度(Storage temperature)

-40℃~+85℃

相对湿度(Relative humidity)

5%~95% 无凝露(non-condensing)

散热方式(Thermal methods)

无风扇设计,自然散热

MTBF

100,000 小时

机械结构( Mechanical Dimensions)


尺寸(Product size)

143*104*48mm

安装方式(Installation Method)

卡轨式安装

重量(Weight)

0.58KG

防护(EMC&INGRESS PROTECTION )


IP等级(IP Level)

IP40

电源浪涌防护(Surge protection of Power)

IEC 61000-4-5   Level X(6KV/6KV)(8/20us)

网口浪涌防护(Surge protection of Ethernet port)

IEC 61000-4-5   Level 4(4KV/4KV)(10/700us)

辐射抗扰(RS)

IEC 61000-4-3   Level 3(10V/m)

瞬间脉冲抗干扰(EFI)

IEC 61000-4-4   Level 3(1V/2V)

传导抗干扰(CS)

IEC 61000-4-6   Level 3(10V/m)

电源频率磁场抗扰(PFMF)

IEC 61000-4-8   Level 4(30A/m)

电压跌落(DIP)

IEC 61000-4-11   Level 3(10V)

抗静电干扰(ESD)

IEC 61000-4-2   Level 4(8K/15K)

自由跌落(Free fall)

0.5m

配套和附件(Accessories)


配套设备(Accessories)

设备,端子,合格证,说明书,电源适配器(选配)

可选型号(Optional model)

描述信息

PDX-SW524GMRT-2SFP

千兆2光4电,2个千兆SFP光接口,4个10/100/1000M
