产品说明

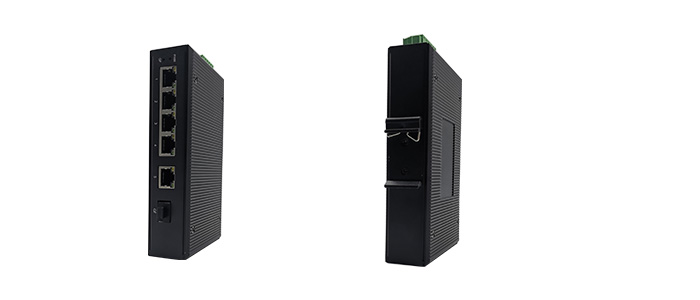

千兆1光5电SFP导轨式工业交换机

端口特性

端口描述

5个RJ45端口+1个光纤接口

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX;

IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X ; IEEE802.3x;

RJ45端口

10/100/1000BaseT（X）自动侦测，

全/半双工MDI/MDI-X自适应

光纤端口

1000BaseFX端口（SC/FC/ST/SFP可选）

双绞线

10BASE-T : Cat3,4,5 UTP(≤100 meter)

100BASE-TX : Cat5 or later UTP(≤100 meter)

1000BASE-TX : Cat6 or later UTP(≤100 meter)

光缆

多模：850nm  0～550M

          1310nm  0～2KM

单模：1310nm  0～40KM

          1550nm  0～100KM

交换芯片参数

交换机属性

应用层级：二层

背板总带宽：12Gbps

整机包转发率：8.93Mpps

MAC 表 ： 8K

包缓冲区：2M

延迟时间：<4μs

交换方式：存储-转发

LED 指标

电源指示灯：PWR

光口指示灯:GF

电口指示灯：PoE状态指示4个，RJ45座上黄灯；

            非PoE状态指示5个，RJ45座上绿灯

电源特性

电源

输入电压：DC12-56V（双电源冗余备份）

接入端子：凤凰端子

支持双电源冗余

支持内置过流4.0A保护

支持反接保护

整机功耗

待机功耗：＜2W；满载功耗：＜8W

配套电源

默认不配套电源，需另购，建议选配DC24V/1A

物理规格参数

散热方式

无风扇自然散热

工作环境

作温度：-40～80 °C（-40～180 °F）

储存温度 : -40～80 °C（-40～180 °F）

相对湿度 : 5%～95%(无凝露）

物理规格

产品尺寸：152mm*91mm*33mm

净重：0.5kg

安装方式：桌面式，导轨式安装

执行标准和质保

行业标准

EMI ：FCC Part 15 Subpart B Class A，EN 55022 Class A

EMS :

IEC(EN)61000-4-2(ESD) : ±8kV接触放电,±15kV空气放电

IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz)

IEC(EN)61000-4-4(EFT) : 电源线 : ±4kV ; 数据线 : ±2kV

IEC(EN)61000-4-5(Surge) : 电源线 : ±4kV CM/±2kV DM ; 数据线 : ±2kV

IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz)

IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s

IEC(EN )61000-4-8

Shock：IEC 60068-2-27

Freefall：IEC 60068-2-32

Vibration：IEC 60068-2-6

机械属性

外壳：金属材质

安装：DIN 卡轨式，壁挂式安装

防护等级

IP40

平均无故障时间

300,000 小时

质保期

3年
