PDX-SW528GT



鹏鼎信          PDX-SW528GT

 28工业级光纤交换机


产品描述       PRODUCT DESCRIPTION

PDX-SW528GT2兆光 810/100/1000 Base-TX非管理型工业以太网快速交换机,通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术,提供了耐高/低温、防雷等卓越的工业级品质;增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。

产品特性

1. 支持8 10/100/1000Base-TX和21000Base-FX/SFP光纤端口

2. 支持IEEE802.3、IEEE802.3u,IEEE802.3x,存储转发

3. 以太网端口支持10/100/1000M自适应

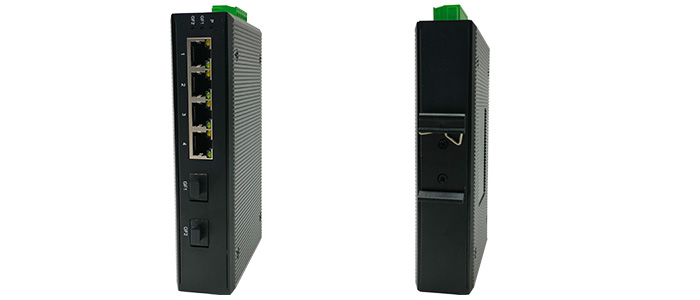

4. IP40保护等级,高强度铝合金外壳,DIN35轨道安装

5.工业级4级防护设计,-40至85°C工作温度

产品参数       PRODUCT PARAMETERS

产品型号

PDX-SW528GT

产品说明

千兆2光8电工业级导轨式光纤交换机

接口(Provider Mode Ports)

业务接口(Fixed port)

2*1000 Base-FX, 8*10/100/1000Base-TX

电源接口(Power interface)

凤凰端子,双电源冗余

LED灯(LED Indicators)

PWR,OPT ,NMC,ALM

拨码说明(Dialing instructions)


1 C/D

预留

2 LGY

预留

3 VLAN

端口隔离

4 RST

复位

线缆类型及距离(Cable type&Transmission distance)

双绞线(Twisted-pair)

0-100m(CAT5e,CAT6)

单模光纤(Monomode optical fiber)

20/40/60/80/100KM

多模光纤(Multimode optical fibre)

550m

网络拓扑(Network Topology)

环形拓扑(Ring topology)

不支持

星型拓扑(Star topology)

支持

总线拓扑(Bus topology)

支持

树形拓扑(Tree Topology)

支持

混合式拓扑(Hybrid topology)

支持

电气特性(Electrical Specifications)

输入电压(input voltage)

DC 12-58V

整机功耗 (Total Power consumption)

<6W

欠压告警(Voltage Alarm)

支持

二层交换(Layer 2 Switching)

交换容量(Switching capacity)

26G

包转发率(Packet forwarding rate)

19.34Mpps

MAC地址表(MAC address table)

16K

报缓冲区(Buffer)

2M

转发延迟(Forwarding delay)

<5us

极性反转(MDX/MIDX)

支持

流量控制(Flow control)

支持

巨型帧(Jumbo Frame)

支持10Kbytes

看门狗功能(WatchDog)

支持

端口隔离(Port isolation)

支持

环境条件(Environment)

工作温度(Operating temperature)

-40℃~+85℃

储藏/运输温度(Storage temperature)

-40℃~+85℃

相对湿度(Relative humidity)

5%~95% 无凝露(non-condensing)

散热方式(Thermal methods)

无风扇设计,自然散热

MTBF

100,000 小时

机械结构( Mechanical Dimensions)

尺寸(Product size)

48*104*143mm

安装方式(Installation Method)

卡轨式安装

重量(Weight)

约0.6KG

防护(EMC&INGRESS PROTECTION )

IP等级(IP Level)

IP40

电源浪涌防护(Surge protection of Power)

IEC 61000-4-5  Level X (6KV/6KV)(8/20us)

网口浪涌防护(Surge protection of Ethernet port)

IEC 61000-4-5  Level 4(4KV/4KV)(10/700us)

辐射抗扰(RS)

IEC 61000-4-3  Level 3(10V/m)

瞬间脉冲抗干扰(EFI)

IEC 61000-4-4  Level 3(1V/2V)

传导抗干扰(CS)

IEC 61000-4-6  Level 3(10V/m)

电源频率磁场抗扰(PFMF)

IEC 61000-4-8  Level 4(30A/m)

电压跌落(DIP)

IEC 61000-4-11  Level 3 (10V)

抗静电干扰(ESD)

IEC 61000-4-2  Level 4(8K/15K)

自由跌落(Free fall)

0.5m

配套和附件(Accessories)

配套设备(Accessories)

设备,端子,合格证,说明书,电源适配器(选配)

可选型号(Optional model)

描述信息

PDX-SW528GT-2SFP

 2兆SFP光接口,8个10/100/1000M自适应电口SFP光模块

PDX-SW528GT-S20-SC

 2兆SC光接口,8个10/100/1000M自适应电口双纤单模20KM SC接口

PDX-SW528GT-SS20-SC

 2兆SC光接口,8个10/100/1000M自适应电口单纤单模20KM SC接口
