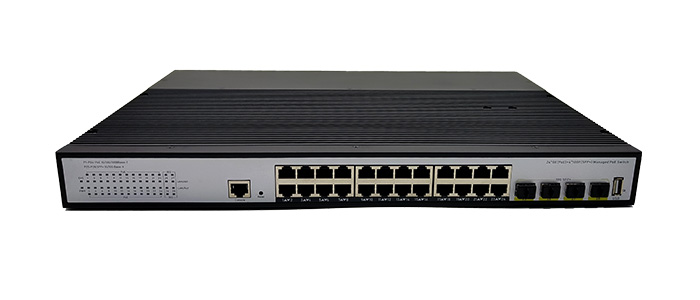

鹏鼎信 PDX-SW8424GMRT
万兆4光24电工业级环网光纤交换机
产品概述：
PDX-SW8424GMRT是4个万兆SFP+光口& 24个10/100/1000Base-T 以太网端口管理型工业以太网快速交换机，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术，提供了耐高/低温、防雷等卓越的工业级品质；而且集成交换、安全等各种丰富协议，同时支持公有以太网多环保护技术（ERPS），大大提升了组网灵活度，并增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
产品特点：
● 数据控制：支持802.3X全双工流控，支持网络风暴抑制
● 冗余网络：支持STP/RSTP/MSTP，支持ERPS（自愈时间<20ms）
● 组播管理：支持IGMP Snooping V1/V2/V3
● VLAN：支持IEEE 802.1Q VLAN，有效隔离广播域
● 链路聚合：支持链路静态/动态聚合,提供完善的带宽利用率
● QOS：支持COS\DSCP，4个队列，支持WRR\SP调度模式
● 安全管理：支持ACL访问控制列表，支持802.1X，支持用户分级管理
● 管理功能：支持WEB、SNMP管理方式
● 监控维护：支持端口镜像，接口状态监控，日志管理
● 告警功能：支持电源，端口，异常状态继电器输出IP40防护等级
应用环境:
1.城域光纤宽带网: 电信、有线电视、网络系统集成等数，据网络运营商
2. 宽带专网: 适用于金融、政府、石油、铁路、电力、公安、交通、教育等行业专网
3.多媒体传输: 图像、话音、数据综合传输、适用于远程 教学、会议电视、可视电话等应用
4.实时监控: 实时控制信号、图像及数据同时传输
5. 抗恶劣环境: 适用于强电磁干扰、远距离的恶劣环境下组网
技术参数：
产品型号 | PDX-SW8424GMRT-4SFP |
产品说明 | 万兆4光24电工业级环网交换机 |
接口（Provider Mode Ports） | |
业务接口（Fixed port） | 4*10G Base-X， 24*10/100/1000 Base－T |
管理接口（Management Port） | 支持console |
电源接口（Power interface） | 凤凰端子，双电源冗余 |
LED灯（LED Indicators） | PWR，Link/ACT LED |
线缆类型及距离（Cable type&Transmission distance） | |
双绞线（Twisted-pair） | 0-100m（CAT5e,CAT6） |
单模光纤（Monomode optical fiber） | 20/40/60/80/100KM |
多模光纤（Multimode optical fibre） | 300m |
网络拓扑（Network Topology） | |
环形拓扑（Ring topology） | 支持 |
星型拓扑（Star topology） | 支持 |
总线拓扑（Bus topology） | 支持 |
树形拓扑（Tree Topology） | 支持 |
混合式拓扑（Hybrid topology） | 支持 |
电气特性（Electrical Specifications） | |
输入电压（input voltage） | 非PoE：DC12-58V/AC 100-240V 50-60HZ PoE：DC 48-58V |
整机功耗（Total Power consumption） | 非PoE满载<36W PoE满载<396W |
PoE支持（PoE Support） | |
PoE端口（PoE port） | 1-16 |
PoE协议（PoE Protocol） | 802.3af，802.3at |
PoE引脚分配（Pin Assignment） | 12+ 36- |
PoE管理模式（PoE Management） | 支持 |
PoE++支持（PoE Support） | |
PoE端口（PoE port） | 1-24 |
PoE协议（PoE Protocol） | 802.3af，802.3at |
PoE引脚分配（Pin Assignment） | 1245+ 3678- |
PoE管理模式（PoE Management） | 支持 |
二层交换（Layer 2 Switching） | |
交换容量（Switching capacity） | 160G |
包转发率（Packet forwarding rate） | 95.23Mpps |
MAC地址表（MAC address table） | 16K |
VLAN支持及数量（VLAN） | 支持4K |
报缓冲区（Buffer） | 12M |
转发延迟（Forwarding delay） | <10us |
极性反转（MDX/MIDX） | 支持 |
流量控制（Flow control） | 支持 |
巨型帧（Jumbo Frame） | 支持10Kbytes |
生成树协议（Spanning Tree） | 支持STP/RSTP/MSTP |
环网协议（Ring Protocol） | 支持ERPS |
链路聚合（Link Aggregation） | 支持12组 |
组播（Multicast) | 支持IGMP Snooping |
端口镜像（Port Mirroring） | 支持 |
风暴抑制（Storm Control） | 支持 |
端口流量统计（Interface Counters） | 支持 |
QINQ | 支持 |
802.1X | 支持 |
Radius/Mac 认证 | 支持 |
端口隔离（Port Isolation） | 支持 |
Rmon | 支持 |
NTP client | 支持 |
DHCP client | 支持 |
DHCP snooping | 支持 |
Ping/tracert检测 | 支持 |
Dying gasp | 支持 |
光模块DDM | 支持 |
汇聚服务（Convergence） | |
访问控制列表（ACL） | 支持ACL 500条； 支持IP标准ACL； 支持MAC扩展ACL； 支持IP扩展ACL； |
服务质量（QOS） | 支持QoS重标记，优先级映射； 支持SP，WRR队列调度； 支持入口限速、出口限速； 支持基于流的QoS |
管理功能（Management） | |
命令行（CLI） | 支持 |
管理串口（Console） | 支持 |
Telnet /SSH | 支持 |
WEB管理 | 支持 |
管理IP | 支持IPV4/IPV6 |
SNMP | 支持SNMPv1/v2c/v3 |
用户管理（User Management） | 支持 |
系统日志（System Log） | 支持 |
文件升级（Configuration File Download/Upload） | 支持 |
固件升级（Upgrade Firmware） | 支持 |
环境条件（Environment） | |
工作温度（Operating temperature） | -40℃~+75℃ |
储藏/运输温度（Storage temperature） | -40℃~+85℃ |
相对湿度（Relative humidity） | 5%~95% 无凝露（non-condensing） |
散热方式（Thermal methods） | 无风扇设计，自然散热 |
MTBF | 100,000 小时 |
机械结构（ Mechanical Dimensions） | |
尺寸（Product size） | 440*245*44mm |
安装方式（Installation Method） | 机架式安装 |
重量（Weight） | 3.6KG |
防护（EMC&INGRESS PROTECTION ) | |
IP等级（IP Level） | IP40 |
电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 Level X（6KV/6KV）（8/20us） |
网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 Level 4（4KV/4KV）（10/700us） |
辐射抗扰（RS） | IEC 61000-4-3 Level 3 （10V/m） |
瞬间脉冲抗干扰（EFI） | IEC 61000-4-4 Level 3 （1V/2V） |
传导抗干扰（CS） | IEC 61000-4-6 Level 3 （10V/m） |
电源频率磁场抗扰（PFMF） | IEC 61000-4-8 Level4（30A/m） |
电压跌落（DIP） | IEC 61000-4-11 Level3 （10V） |
抗静电干扰（ESD） | IEC 61000-4-2 Level 4 （8K/15K） |
自由跌落（Free fall） | 0.5m |
相关认证（Authentication） | |
认证（Authentication） | 公安部检测报告 CE认证 RoHS认证 EMC认证 |
配套和附件（Accessories） | |
配套设备（Accessories） | 设备，端子，合格证，说明书，电源适配器（选配） |
