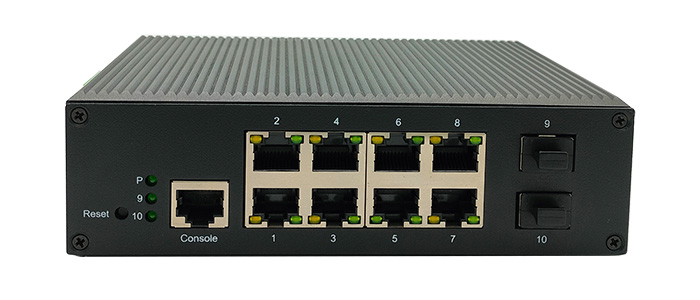

鹏鼎信 PDX-SW528GMRTJ-2SFP
千兆2光8电工业级管理型环网交换机带继电器功能
产品描述：
PDX-SW528GMRTJ-2SFP为工业级环网交换机，提供8个10/100/1000Base-T(X)电口和2个千兆SFP光口。支持多种网络冗余协议PDX-Ring (自愈时间<10ms @ 20台交换机)、PDX-Ring、MSTP/STP(IEEE802.1w/D)，当网络故障时可以迅速地恢复，保证重要应用的不间断通讯。此外，支持-40 ~85℃宽温，保证设备在恶劣环境下稳定运行。鹏鼎信公司还提供专业的网管软件，对交换机进行集中管理和配置。因此，PDX-SW528GMRTJ-2SFP是工业以太网通讯的最佳选择。
主要特点:
支持8个 10/100/1000Base-TX和2个SFP光纤端口
支持IEEE802.3、IEEE802.3u，IEEE802.3x，存储转发
以太网端口支持10/100/1000M自适应
IP40保护等级,高强度铝合金外壳，DIN35轨道安装
工业级4级防护设计，-40至85°C工作温度
快速冗余环网： Ring（自愈时间<20ms）
Ring开放式环网，兼容其它品牌环网技术
附加冗余环网，兼容不同品牌、不同网络拓扑结构
支持标准IEC62439-2 MRP网络冗余协议
IGMP v2/v3 (IGMP Snooping)组播管理
Port Trunk (端口汇聚)便于带宽管理
SNMP v1/v2c/v3安全的网络管理，RMON远程流量监控
通过WEB、Telnet、Console(CLI)、Open-vision多种方式管理和配置
多种事件报警机制：Syslog，Email，SNMP Trap和继电器故障输出
应用环境:
1.城域光纤宽带网: 电信、有线电视、网络系统集成等数，据网络运营商
2. 宽带专网: 适用于金融、政府、石油、铁路、电力、公安、交通、教育等行业专网
3.多媒体传输: 图像、话音、数据综合传输、适用于远程 教学、会议电视、可视电话等应用
4.实时监控: 实时控制信号、图像及数据同时传输
5. 抗恶劣环境: 适用于强电磁干扰、远距离的恶劣环境下组网
产品参数: PRODUCT PARAMETERS
产品型号 | PDX-SW528GMRTJ-2SFP |
产品说明 | 千兆2光8电工业级环网光纤交换机,带继电器报警功能 |
接口（Provider Mode Ports） | |
业务接口（Fixed port） | 2*1000 Base-X， 8*10/100/1000 Base－T |
管理接口（Management Port） | 支持console |
电源接口（Power interface） | 凤凰端子，双电源冗余 |
LED灯（LED Indicators） | POWER 光口灯(9,10) 电口(1,2,3,4,5,6,7,8) |
线缆类型及距离（Cable type&Transmission distance） | |
双绞线（Twisted-pair） | 0-100m（CAT5e,CAT6） |
单模光纤（Monomode optical fiber） | 20/40/60/80/100KM |
多模光纤（Multimode (optical) fibre） | 550m |
网络拓扑（Network Topology） | |
环形拓扑（Ring topology） | 支持 |
星型拓扑（Star topology） | 支持 |
总线拓扑（Bus topology） | 支持 |
树形拓扑（Tree Topology） | 支持 |
混合式拓扑（Hybrid topology） | 支持 |
电气特性（Electrical Specifications） | |
输入电压（input voltage） | DC12-56V |
整机功耗（Total Power consumption） | <10W |
二层交换（Layer 2 Switching） | |
交换容量（Switching capacity） | 20G |
MAC地址表（MAC address table） | 8K |
VLAN支持及数量（VLAN） | 支持4K |
转发延迟（Forwarding delay） | <10us |
极性反转（MDX/MIDX） | 支持 |
流量控制（Flow control） | 支持 |
巨型帧（Jumbo Frame） | 支持10Kbytes |
环网协议（Ring Protocol） | 支持ERPS |
链路聚合（Link Aggregation） | 支持12组 |
组播（Multicast) | 支持IGMP Snooping |
端口镜像（Port Mirroring） | 支持 |
风暴抑制（Storm Control） | 支持 |
端口流量统计（Interface Counters） | 支持 |
QINQ | 支持 |
802.1X | 支持 |
MAC认证 | 支持 |
端口隔离（Port Isolation） | 支持 |
Rmon | 支持 |
NTP client | 支持 |
DHCP client | 支持 |
DHCP snooping | 支持 |
Ping/tracert检测 | 支持 |
Dying gasp | 支持 |
DDM | 支持 |
汇聚服务（Convergence） | |
访问控制列表（ACL） | 支持基于流的QoS |
服务质量（QOS） | 支持 |
管理功能（Management） | |
命令行（CLI） | 支持 |
管理串口（Console） | 支持 |
Telnet/SSH | 支持 |
WEB管理 | 支持 |
SNMP | 支持SNMPv1/v2c/v3 |
用户管理（User Management） | 支持 |
系统日志（System Log） | 支持 |
文件升级（Configuration File Download/Upload） | 支持 |
固件升级（Upgrade Firmware） | 支持 |
环境条件（Environment） | |
工作温度（Operating temperature） | -40℃~+85℃ |
储藏/运输温度（Storage temperature） | -40℃~+85℃ |
相对湿度（Relative humidity） | 5%~95% 无凝露（non-condensing） |
散热方式（Thermal methods） | 无风扇设计，自然散热 |
MTBF | 100,000 小时 |
机械结构（ Mechanical Dimensions） | |
尺寸（Product size） | 143*104*48mm |
安装方式（Installation Method） | 卡轨式安装 |
重量（Weight） | 0.58KG |
防护（EMC&INGRESS PROTECTION ) | |
IP等级（IP Level） | IP40 |
电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 Level X（6KV/6KV）（8/20us） |
网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 Level 4（4KV/4KV）（10/700us） |
辐射抗扰（RS） | IEC 61000-4-3 Level 3（10V/m） |
瞬间脉冲抗干扰（EFI） | IEC 61000-4-4 Level 3（1V/2V） |
传导抗干扰（CS） | IEC 61000-4-6 Level 3（10V/m） |
电源频率磁场抗扰（PFMF） | IEC 61000-4-8 Level 4（30A/m） |
电压跌落（DIP） | IEC 61000-4-11 Level 3（10V） |
抗静电干扰（ESD） | IEC 61000-4-2 Level 4（8K/15K） |
自由跌落（Free fall） | 0.5m |
配套和附件（Accessories） | |
配套设备（Accessories） | 设备，端子，合格证，说明书，电源适配器（选配） |
可选型号（Optional model） | 描述信息 |
PDX-SW528GMRTJ-2SFP | 千兆2光8电，2个千兆SFP光接口，8个10/100/1000M 带继电器功能 |
