PDX-G504PW

鹏鼎信    PDX-G504PW  GPON ONT  1GE+3FE+1POTS+WIFI


产品概述:

PDX-G504PWGPON系统中为ONT设备终端,OLT配合,ONT可向相连的用户提供各种宽带服务,如Internet, VoIP,HDTV,Video Conference等业务。它基于成熟稳定、高性价比的GPON技术,提供一个PON接口,三个10/100M,一个1000M自适应电接口,一个VOIP电话接口以及一个USB接口。采用单纤波分复用技术(下行1490nm,上行1310nm),仅需一根光纤和OLT相连,最高传输距离可达20 公里,支持掉电上报功能,支持本地WEB管理功能。

产品界面:

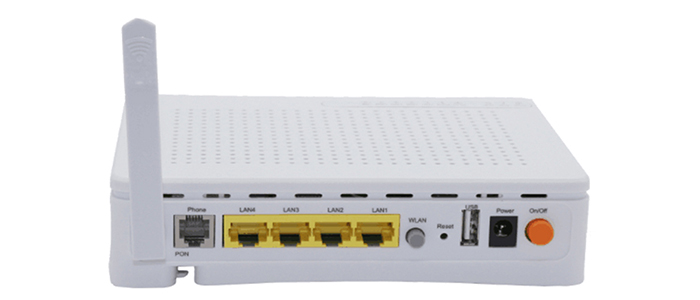

接口:硬件接口,从左到右对着接口方向看,

接口顺序为:RJ11电话接口,网口4-网口1(其中网口2为iTV接口),无线开关,复位键,USB接口,直流12伏接口,电源开关。

指示灯:LED定义从左到右:电源、光纤G、光信号、宽带,电话,网口1-4,USB

产品特点:

  1. HGU ONU产品形态,支持桥接与NAT模式;

  2. BOB产品工艺;

  3. 802.11b/g/n无线接入;

  4. 无线使用2T2R内置双天线;

  5. 提供一个VOIP接口,支持连接普通电话机;

  6. USB接口支持配置保存与恢复;

  7. 12V/1.5A外置电源供电。

产品关键特性:

处理器特性:

支持800MHz频率的ARM处理器;

支持32KB的I-Cache和 D-Cache;

产品关键特点:

GPON

符合ITU-T G.984.1/2/3/4标准;

支持下行速率为2.488Gbit/s,上行速率为1.244Gbit/s;

支持32个TCONT,256个GEMPORT;

支持双向FEC,支持RS(255.239),RS(255,223)的FEC编解码;

支持AES128加解密功能;

支持SBA和DBA带宽分配;

支持同步以太网功能;

支持Dying-Gasp,支持流氓onu检测;

支持符合G987.3协议的GPON节能;

VOIP

支持1路语音处理;

支持各种提示音生成;

支持G.711、G.722、G.729、T38等编解码;

支持FoIP功能;

支持Fax/Modem VBD(Voice Band Data)功能;

支持回声抑制、语音活动检测、舒适背景噪音、语音帧补偿等功能;

支持VoIP统计、故障诊断功能;

每路POTS可单独配置VoIP编解码方式,可配置编解码优先级顺序、打包间隔;

支持DTMF检测、生成、传递和恢复功能;

支持FSK的生成,具有主叫号码显示功能;

支持二次拨号,支持RFC2833带内方式传送DTMF音;

支持三方会议功能;

业务性能

二层数据业务双向线速转发,桥接模式下支持4K个MAC 地址表;

支持802.3、802.1Q的Tag/Untag以太帧,支持QinQ;

支持灵活的tag处理,兼容CTC2.1,TR156要求;

支持灵活的流分类,最大支持8K条流分类规则;

支持特殊报文捕获;

支持链路误码事件监测和环回监测;

支持802.1ag/Y.1731,支持连通性监测和性能检测;

三层数据业务双向线速转发:支持IPv4,IPv6 双栈,支持DS-Lite,6RD硬件加速;

支持NAPT硬件加速,支持8K硬件加速表;

支持L2,L3(IPv4/6)组播转发,支持多种转发方式;

支持组播复制功能,支持3K个V4组播组和768个V6组播组;

支持用户端口的复制能力;

Ethernet MAC支持速率、双工模式的自协商及手工设置;

UNI接口支持802.1x认证、STP(Spanning Tree Protocol)/RSTP(Rapid Spanning TreeProtocol)生成树协议处理;

通过SLA约束、Policing、队列管理、调度/拥塞避免、丢弃管理方式,为不同优先级业务提供QoS保证;

支持基于入口的流量控制,对于超出流量的业务,可选择丢包或Pause帧反压;

支持QoS功能;

wifi特性

技术标准:IEEE802.11b,IEEE802.11g,IEEE802.11n;

调制方式:802.11b:DSSS/BPSK/QPSK/CCK

802.11g:OFDM/DSSS/BPSK/QPSK/CCK;

802.11n:  OFDM/DSSS/BPSK/QPSK/CCK;

速率:802.11b:兼容11,5.5,2,1 Mbps;

802.11g:兼容54,48,36,24,18,12,9,6 Mbps;

802.11n:兼容130,117,104,78,65,58,52,39,26,19.5,13,6.5Mbps;

信道:1~11 (USA, Canada) ; 1~13 (Europe) ; 1~14 (Japan);

频率范围:2.4GHz-2.4835GHz;

发射功率:11b:17dBm  +/- 1.5dBm;

11g:14dBm  +/- 1.5dBm;

11n:11dBm  +/- 1.5dBm;

接收灵敏度:11b:83dBm;

11g:70dBm;

11n:64dBm;

覆盖范围:可达100m ;

安全:64/128-bits WEP; WPA/WPA2;

天线数量:2*3dBi 内置天线;

支持协议及标准:

ITU-T G.984.1/2/3/4、IEEE802.3、IEEE802.3u、、

IEEE802.3x、IEEE802.3z、IEEE802.1d、IEEE802.1p、

IEEE802.1q、IEEE802.1x、RFC1155、RFC1157、RFC1112、RFC1113等
