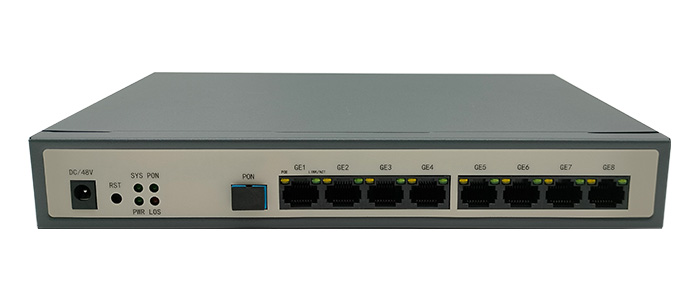

PDX-G508GH 8GE工业级GPON ONU
产品概述:
PDX-G508GH系列产品，是公司自主研发面向FTTB/FTTO/FTTC组网方案推出的盒式GPON ONU(Multi-Dwelling Unit)产品，产品遵循ITU-T G.984.x ,IEEE802.3ah和中国电信 CTC 3.0 标准,具有电信级可运营、可管理、易维护的特点,为客户提供高速数据业务。PDX-G508GH型是GPONONU产品，产品采用铁壳设计，设备坚固耐用，产品安全防护等级高，覆盖面广，种类多样可供客户根据实际需要灵活选择，是基于高速办公、视频、无线承载、专线接入业务于一体全GE接口终端，小结构、大能力、高安全，是全面拓展市场的明星产品。
PDX-G508GH产品包括如下型号：
PDX-G508GH：GPON ONU，8GE(RJ45)，DC12/1.5A
PDX-G508GHP：GPON ONU，8GE(RJ45)，支持8路POE/POE+，DC48V/2.5A
产品特点
支持GPON等多种光接入方式，统一平台设计，利用现网已有线缆资源，打造快速宽带体验；
系统构架具备良好的可扩展性，满足将来带宽和业务的可持续发展；
高集成度，多配置形态，外置电源适配器，应用环境广泛满足多场景需求；
即插即用，业务开通简单迅速 免软件调试，高效率批量部署，设备电源接口和业务接口在同一侧，方便施工安装和运维；
严酷环境适应能力，宽温域，防雷能力；
端口平均功耗低于欧盟标准30%，可为用户节约能源开支，有效降低OPEX；
无风扇环保设计，自然风冷散热；
业务特性
产品符合接入网技术要求；
强大的QoS能力，充分满足了各类业务的带宽需求；
FE/GE接口可根据上下行带宽灵活选择，强大的QoS能力，充分满足了各类业务的带宽需求；
支持4种VLAN模式（透明、tag、Trunk、转换），3种组播模式（透传、IGMP Snooping、 可控组播），完全满足宽带和视频直播业务的开展；
设备参数
PDX-G508GH | |
上行端口 | SC/UPC 发送功率：0~+4dBm 接受灵敏度：-8~-27dBm GPON 模式: 下行 2.5Gbps / 上行 1.25Gbps |
用户端口 | 8个10/100/1000BASE-T 支持端口自协商 可选支持802.3af/at标准POE功能，单LAN端口最大输出30W，整机最大输出功率110W |
空闲功耗（主板） | 5W |
满载功耗（主板） | 8W |
电源输入 | 直流48V/2.5A |
浪涌防护 | 用户端口：共模4kV / 差模1kV |
静电防护 | 空气15kV / 接触8KV |
工作温度 | 30℃～70℃ |
储存温度 | -40℃～70℃ |
工作湿度 | 10%～90%（非凝结） |
铁壳重量 | 大约0.8千克 |
尺寸 | 235×150mm×35mm（长×宽×高） |
软件功能特性
PDX-G508GHP | |
ONU | SFU桥接模式 GPON 双向FEC(Forward Error Correction) 支持DBA的动态带宽分配 支持调度告警dying-gasp功能 满足与主流OLT厂家互通 |
二层功能 | 1K MAC地址容量 MAC地址学习数配置 基于以太网端口的VLAN透传和VLAN过滤 802.1Q VLAN |
QOS | 以太网端口限速rate-limit 网络风暴抑制 |
组播 | IGMPv2/v3 IGMP snooping |
维护 | 自动授权 流氓ONU检测和隔离 CLI / OMCI / OAM / WEB |
安全 | 防Dos攻击 / ARP攻击 MAC地址过滤/IP地址过滤/URL过滤 端口环路检测 |
指示灯说明
丝印 | 状态 | 描述 | |
电源 | POWER | 亮 | 设备已上电. |
灭 | 设备已关电或掉电. | ||
ONU注册 | PON | 亮 | 设备已注册到OLT. |
灭 | 设备没有注册到OLT. | ||
闪烁 | 设备正在注册过程中. | ||
无光告警 | LOS | 闪烁 | 设备未收到光信号. |
灭 | 设备已收到光信号. | ||
用户端口 | LAN(绿色) | 闪烁 | 用户端口正在传送数据. |
亮 | 用户端口已连接. | ||
灭 | 用户端口未连接. | ||
LAN (黄色) | 亮 | POE供电已连接. | |
灭 | POE供电未连接. |
订购信息
产品描述 | |
PDX-G508GH | GPON ONU，8GE(RJ45)，DC12/1.5A |
PDX-G508GHP | GPON ONU，8GE(RJ45)，支持8路POE/POE+，DC48V/2.5A |
