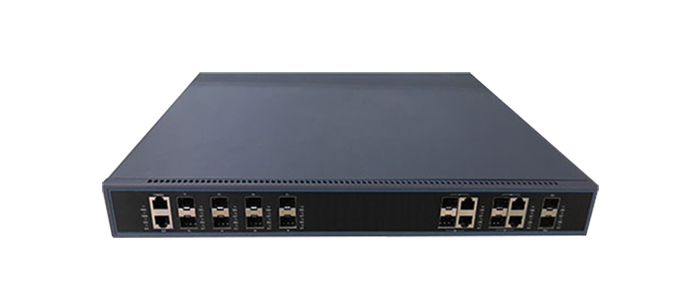

PDX-G5008G

鹏鼎信   PDX-G5008  GPON OLT  8PON口OLT


产品概述:

PDX-G5008G是鹏鼎信科技有限公司自行研制的盒式OLT交换设备,提供8个下行GPON口,4个上行GE光口+4个上行GE电口+2个上行10G光口。1U,安装维护方便,节省空间。该OLT采用业界先进的技术,在以太网业务上具有强大的功能和QoS保证,支持SLADBA。高达1:128的分光比,支持不同类型ONU的混和组网,使得运营商的投资做到最小化。

产品特点:

GPON:PDX-G5008G遵循ITU.T G.984.x和中华人民共和国通讯行业标准(YD/T 1475-2006)。上连接口灵活的设计支持多种不同城域网接口类型组合,根据网络情况选择千兆或万兆口。 设备尺寸: 1U的设备占用机房空间小,耗电少,降低业务的运营成本。 高可靠性保障:支持双电源供电。

产品特性:

1、提供高密度的PON口,整机满配可支持512/1024ONU终端,比普通盒式OLT容量更大。每个PON口支持1:128的分光比(最大接入128ONU),热拔插PON光模块设计,最远支持20Km的传输距离;

2、支持PON光纤冗余保护,在光纤发生故障时链路自动保护切换;

3、全面的PON业务能力,支持动态带宽分配DBA算法,动态带宽分配机制(DBA)使所有用户可更合理地共享2.5Gbps的带宽,实现可靠的服务质量;

4、支持丰富的以太网功能,具备有效的隔离保障机制、VLAN隔离、保护端口、MAC地址绑定、IP地址绑定、端口限速、队列技术、流控技术等为多业务融合的开展起到了技术保障;

5、完善的安全保护机制,采用基于硬件的逐包转发,可针对特征报文进行有效检测和过滤,支持基于MAC地址的ARP攻击自动防护和自动用户封杀功能,防止协议报文的攻击。支持各种防DDoSCPU过流保护和VRRP等设备保护功能,防止非法或者异常的流量进入网络,抵御多种病毒攻击,保证设备管理的安全;

6、业务功能丰富,全面支持二层业务功能。实现灵活QinQ和QoS等高级功能,ACL支持L2~L7深入IP报文头部80字节的报文过滤,为多业务运行提供高品质的QoS服务质量保障;

7、高度集中的运营管理与维护,面向业务,提供统一的网络传输和互联协议、地址管理、域名管理、安全管理、用户接入管理等。丰富的OAM功能,包括配置、告警、性能监控、故障隔离和安全管理等。

产品规格:

产品型号

PDX-G5008G

交换容量

102Gbps

业务端口

8*PON口,4*PON/4GE电口,2*10GE SFP+ 端口

冗余设计

双电源供电,可支持双AC输入、双DC输入和AC+DC输入

电源

交流:输入100~240V  47/63Hz;

直流:输入-36V~-75V;

满载功耗

≤85W

外形尺寸

440mm×44mm×380mm(长*高*宽)

满配重量

≤3kg

环境参数

运行温度:0℃~40℃

存储温度:-40℃~70℃

相对湿度:10%~90%,无凝结

业务特性:

无源光接入特性

符合ITU.T G.984.x GPON标准

符合中国电信/中国联通GEPON互通标准

支持单根光纤上20Km的传输距离

支持单根光纤上无源分光接入128个终端

支持128Bits上下行三重搅动加密功能

支持ONU终端合法性认证,非法ONU注册事件上报

支持动态带宽分配DBA算法

支持标准OAM和扩展OAM管理功能

支持ONU软件批量升级、定时升级、实时升级

支持PON口发光功率,接受光功率检测

二层特性

MAC

支持黑洞MAC地址表(MAC Black Hole)

支持端口MAC地址数量限制(Port MAC Limit)

支持32K MAC地址

VLAN

支持4K VLAN表项

支持基于端口、MAC、协议和IP子网的VLAN

支持端口QinQ和灵活QinQ(StackVLAN)

支持VLAN Swap和VLAN Remark

支持PVLAN实现端口隔离和节约公用VLAN资源

支持GVRP

生成树

支持STP/RSTP/MSTP

支持远端环路检测

端口

支持双向带宽控制

支持静态和LACP动态汇聚端口聚合

支持端口镜像

安全特性

用户安全

支持Anti-ARP-spoofing欺骗防护

支持Anti-ARP-flooding泛洪攻击自动抑制

支持IP Source Guard自动创建IP+MAC+端口+VLAN绑定表

支持Port Isolation硬件隔离各端口间的报文

支持MAC地址绑定到端口和端口MAC地址过滤

支持IEEE 802.1x和AAA/Radius的用户身份认证

设备安全

支持控制层上防止各种针对CPU的DOS攻击和病毒攻击

支持SSHv2 Secure ShGLl

支持SNMP v3加密管理

支持Security IP的TGLnet的登录和口令机制

支持采用维护用户分级保护,防止未授权用户的非法侵入

网络安全

支持基于每用户MAC地址ARP流量检测

支持基于ARP流量检测的ARP报文抑制或者用户封杀

支持基于动态ARP表的一键绑定

支持IP地址、VLAN ID、MAC地址和端口等参数的手工绑定

支持自定义报文头部80字节深度的L2-L7 ACL流过滤

支持端口广播/多播报文抑制和危险端口自动关闭

支持URPF单播反向路径检查,防止IP地址仿冒和攻击

支持DHCP Option82和PPPoE+上传用户物理位置信息

支持OSPF、RIPv2及BGPv4报文的明文及MD5密文认证

业务特性

ACL

支持标准和扩展ACL

支持基于时间段(Time Range)ACL策略

提供基于源/目的MAC地址、VLAN、802.1p、ToS、DiffServ、源/目的IP(IPv4/IPv6)地址、TCP/UDP端口号、协议类型等IP报文头信息的流分类和流定义

支持L2~L7深入IP报文头部80字节的报文过滤

QoS

支持对端口或者自定义流的接收和发送报文的速率进行限速,并提供对自定义流的普通流量监管和2Rate3color双速三色流量监管能力

支持CAR(Committed Access Rate)、流量整形(Traffic Shapping)和流量统计

支持对端口或者自定义流的报文镜像和报文重定向

支持对端口或者自定义流的优先级标记,并提供802.1P、DSCP优先级的Remark能力

支持基于端口或者自定义流的高级队列调度,每端口/流支持4个优先级队列,提供WRR、SP和FIFO队列调度算法

支持拥塞避免机制,包括Tail-Drop、WRED等功能

IPv6

支持SA/DA Classification

支持MLD Snooping

组播

支持IGMPv1/v2/v3

支持IGMPv1/v2/v3 Snooping

支持IGMP Filter组播过滤

支持MVR组播VLAN注册和跨VLAN组播复制

支持IGMP Fast leave快速离开组播组

支持IGMP Proxy

支持PIM-SM/PIM-DM/PIM-SSM

支持PIM-SMv6、PIM-DMv6、PIM-SSMv6

支持MLDv2/MLDv2 Snooping

可靠特性

环路保护

支持EAPS和GERP增强以太网环网协议(环路愈合时间<50ms)

支持Loopback-detection端口环回检测

链路保护

支持FlexLink链路备份(链路愈合时间<50ms)

支持RSTP/MSTP链路愈合硬件加速能力(环路愈合时间<1s)

支持LACP动态链路汇聚(链路愈合时间<10ms)

支持BFD链路侦测

设备保护

支持VRRP主机备份

支持1+1电源热备份

维护特性

网络维护

支持基于TGLnet的端口实时流量、利用率和收发包统计

支持RFC3176 sFlow流量分析,可以实现基于协议或地址的流量监控和统计

支持LLDP邻居设备发现协议

支持OAM、OMCI、TR069

支持数据日志和RFC 3164 BSD syslog Protocol

支持Ping和Traceroute

设备管理

支持命令行接口(CLI)、Console口、TGLnet和WEB配置管理

支持SNMPv1/v2/v3

支持RMON (Remote Monitoring)1,2,3,9组MIB

支持NTP网络时间协议

支持NGBNView网管系统
