产品描述：

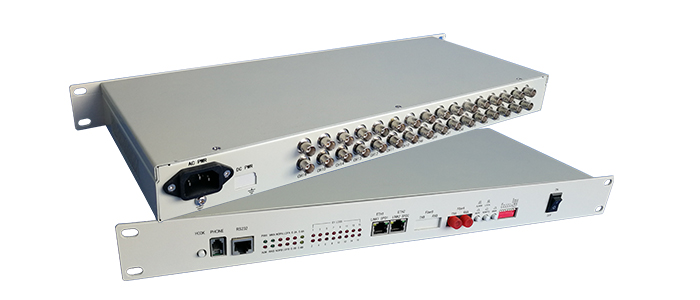

PDX-PDH-16E1FE2T1多业务光端机是基于专用ASIC开发的点对点光传输设备，以简洁的单板形式实现16路E1和2路100Mbits/s线速以太网数据的混合复用及光传输，同时提供1路公务电话和1路RS232用户通道。具有自动保护倒换功能。具备完善的告警监控功能，集成度高，功耗低，性能稳定，使用方便。

16E多业务光端机为19英寸1U单板型设计，功能齐全，结构紧凑，可以安装在标准19英寸设备机架上，满足振动、高温和电磁兼容性等多种国际标准要求。

产品说明：

1、光线路速率为150Mb/s；

2、单/双光口可选，双光口时具有自动保护倒换功能；

3、提供16路E1，E1接口码型为HDB3码；抖动容限、转移特性、输出抖动符合G.823和G.742建议；

4、提供2个总线速为100Mb/s的以太网通道，以太网接口全/半双工、10/100Mb/s自协商，支持流量控制功能，交叉和直通网线自适应；

5、具备完善的告警功能，可实时显示本端/远端工作状态；

6、支持E1支路本端/远端环回功能，便于设备检测和管理；

7、提供一路公务电话接口，提供一路用户透明数据通道；

8、可选～220VAC或-48VDC供电；

9、整机为单板设计，标准1U高度，19英寸机箱。

技术参数：

1、E1接口电气特性

标称速率：2048Kbps±50ppm

接口码型：HDB3

物理接口及输出阻抗：BNC，75Ω不平衡.

接口特性：符合ITU-T G.703建议

抖动转移特性：符合ITU-T G.823建议

输入抖动容限：符合ITU-T G.823建议

输出抖动：符合ITU-T G.823建议

2、以太网接口特性

接口类型：100Base-TX

物理接口类型：RJ45

符合IEEE802.3标准

3、光纤接口特性

接口速率：155Mbit/s

接口类型：FC,SC,ST可选

波长：850nm/1310nm/1490nm/1550nm,根据需要可选择

传输距离：2~80Km可选

4、公务电话接口

话机类型：普通二线电话

速率：64Kb/s

编码：PCM编码

5、用户数据接口

速率：≤115.2kb/s

接口方式：DB9针式

6、光接口自动保护倒换参数

线路切换时长： ＜1.5ms

切换时误码数：＜2.5kbit

7、供电条件

-48VDC：供电范围-36V～-72V，纹波要求≤240mVp-p

220VAC：供电范围110V～265V，50Hz

功 　耗：整机小于10W

8、环境要求

工作环境：

环境温度：0℃～50℃

相对湿度：≤90%(无冷凝)

大气压力：86~106KPa

储存环境：

环境温度：-20～65℃

相对湿度：≤95%

9、外围尺寸

382mm(长)×200mm(宽)×44mm(高)
