产品描述：

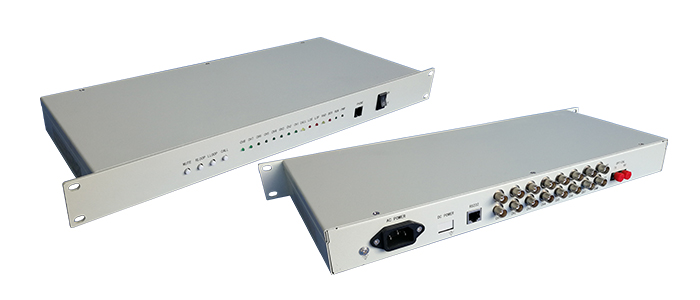

PDX-PDH-8E1-S20F标准型PDH光端机系列产品是通过光纤来远距离传送多路E1业务，它采用了业内领先的技术及专用的超大规模集成电路，并结合专用数字复接芯片开发而成的光传输产品。该类设备支持点到点组网，易于安装维护，配合机箱可实现局端、远端统一网管，可以迅速实现故障定位，在加快故障响应速度的同时，节省了运维成本。

8E1 PDH光端机以大规模可编程逻辑器件为核心部分，采用最新的设计技术和超大规模可编程集成电路，为PDH光传输系统提供16M的传输容量。

设备电路部分为全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。设备满足电信运营商及专网用户的需求，符合电信标准。适合电力、邮政、银行及联通、移动电信等用户的需要，符合电信运营商使用标准。

产品特点：

1、提供8路E1接口；

2、提供命令E1对端环回功能，光路本端自环功能；

3、采用全数字化时钟恢复和平滑锁相技术，可靠性高兼容性好；

4、完备的电源、链路、告警指示功能，本端设备可实时监控对端设备的当前状态；

5、提供支路告警和声音告警屏蔽；

6、提供一路公务电话接口，不占用E1通道，可方便地与对端进行联系；

7、双纤双向和单纤双向机型可选；

8、光接口可选SC/PC，FC/PC；

9、符合电信级运营要求，平均无故障时间（MTBF）10万小时以上；

10、具有高可靠性，提供19“机架安装或、台置、壁挂，同时具备交直流供电；

11、电源可以选择交流220V、直流-48V，整机功耗＜５Ｗ；

12、支持用户定制及OEM方式。

技术参数：

光接口特性：

光纤类型：单模光纤8.3/125，8.7/125，9/125，10/125

光纤波长：1310nm

光纤接口：FC或SC可选

光路码速：8E1 PDH为21.120Mbit/s,8E1+100M PDH为155Mbit/s

光路码型：8E1 PDH为1B1H，16.896Mbit/s,8E1+100M PDH为1B2B

光源：LD

传输距离：大于40km(LM)

大于60km(LH)

输出光功率：≥-13dBm

接收器类型：PINFET

接收灵敏度：≤-38dBm(BER≤10^-11)

E1接口特性：

接口码型：HDB3

接口码速：2.048Mbit/s±50ppm

接口特性：ITU-T G.703

接口阻抗：75Ω不平衡/120Ω平衡

接口类型：BNC，RJ45

电源：

电压：ACAC110V~265V

DC-36V~DC-72V

功耗：＜6W

环境：

工作温度：0℃～70℃

贮存温度：-40～85℃

相对湿度：5%-95%无冷凝

外形尺寸：482.6mm×200mm×44mm
