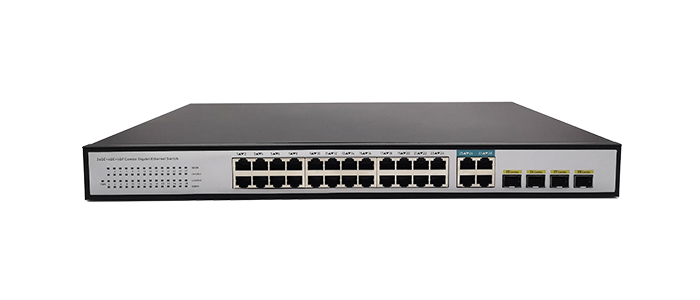

鹏鼎信 PDX-SW5424GP-24AF-4SFP
4SFP+24GE 千兆4光24电POE供电交换机
产品概述
PDX-SW5424GP-24AF-4SFP 是鹏鼎信公司接出的一款千兆4光24电POE供电交换机。提供简单便利的安装维护手段和丰富的业务特性,助力用户打造安全可靠的高性能网络,可广泛应用于中小企业、网吧、酒店、学校等以太网接入场景。该交换机同时拥有24个下行口和8个上行口,下行为10/100/1000Mbps 以太网POE供电端口,上行为4个1.25Gbps SFP光口,4个10/100/1000Mbps 自适应以太网Combo口,非管理型POE交换机。
该产品主要针对高清网络摄像机数据接入和PoE供电而设计,遵循IEEE802.3 af/at标准,每个端口能够为摄像机提供最大30W的电源功率,解决摄像机供电的麻烦。采用先进的自感知算法,智能供电,自动识别网络中的PD受电设备,只为支持IEEE802.3af/at供电标准的终端设备供电,保护受电终端不受损害;自动识别受电设备功率,按需供电。该产品支持机架安装方式,可满足不同工程现场对设备安装的要求。
主要特性
l 通过5类及以上以太网线为无线访问点(AP)和网络监控摄像头(IP cameras)供电
l 1~24端口支持标准IEEE802.3af/at供电(端口供电功率最大为30W)
l PoE 总功率:370W
l 24个下行10/100/1000M 自适应以太网电口+4个上行千兆SFP光口/4个上行10/100/1000 M 自适应以太网电口(Combo)。
l 符合IEEE 802.3 10i,IEEE 802.3u ,IEEE802.3az, IEEE802.3ab,IEEE802.3z, ;IEEE 802.3x Flow Control;IEEE802.3af/at 标准
l 背板带宽高达56Gbps
l 支持端口自动翻转(Auto MDI/MDIX)
l 支持网络端口防雷(AC电源口:差模 +/-2kV,共模 +/-4kV)
l 所有端口支持线速交换,10K帧长范围内均可达到线速
l 标准1U机架设计,方便机柜安装模式
l 零配置特性电源是自动供给到自适应的设备,即插即用,无需软件和协议转换
技术参数
技术参数列表 | 详细参数描述 | |
产品型号 | PDX-SW5424GP-24AF-4SFP | |
产品说明 | 4个千兆SFP光口/4个千兆电口+24个千兆电口POE供电,非管理型POE供电交换机 | |
供电 | 输入电压 | AC100-240V 50-60Hz |
功率消耗 | 机器本身消耗小于15W 总功率消耗小于370W | |
端口参数 | 网络端口 | 1~24 下行电口:10/100/1000Mbps 4 上行光口:1.25Gbps/SFP 4上行电口:10/100/1000Mbps |
传输距离 | 1~24下行电口:100米 4 上行光口:0-120KM可选 4 上行电口: 100米 | |
传输介质 | 1~24下行电口:Cat5e/6标准UTP 网线, 上行光口:光纤 上行电口:Cat5e/6标准UTP 网线 | |
POE标准 | 符合IEEE 802.3af/at国际标准, 单端口最大供电功率30W | |
PoE供电方式 | 末端跨接法 | |
PoE供电功率 | 单个POE端口 ≤30W,整机<370W | |
交换参数 | 网络标准 | IEEE 802.3i、IEEE 802.3u、 IEEE 802.3ab、IEEE 802.3z,IEEE802.3x, IEEE802.1Q(VLAN) ,IEEE802.3af/at |
背板带宽 | 56Gbps | |
转发方式 | 存储转发 | |
转发速率 | 10Mbps:14880pps, 100Mbps:148800pps,1000Mbps:1488000pps | |
包转发率 | 41.66Mpps | |
包数据缓存 | 4Mbit | |
MAC地址表 | 16K Bytes | |
状态指示灯 | 电源指示灯 | 1个指示电源(绿色) |
POE指示灯 | 1~24(绿色) | |
1000M指示灯 | 1~24(绿色) | |
Link/Act | 1~24(橙色) | |
1000M指示灯 | 25~28(绿色) | |
Link/Act | 25~28(橙色) | |
Switch | 拨码开关 | 无 |
防护等级 | 通讯端口防雷防护 | 4KV 执行标准:IEC61000-4-5 |
环境规范 | 工作温度 | -20℃~70℃ |
储存温度 | -40℃~70℃ | |
湿度(非凝结) | 0~95% | |
物理规格 | 尺寸(长×宽×高) | 440 x 290 x 450mm |
颜色 | 黑色 | |
重量 | 4kg | |
可靠性 | 平均故障间隔时间(MTBF) | >50000h |
