PDX-SW5104GP-4AF-1SFP

鹏鼎信            PDX-SW5104GP-4AF-1SFP

1SFP+4GE   千兆1光4电POE供电交换机


产品概述

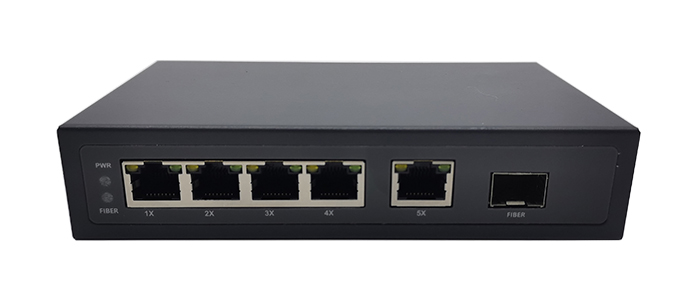

PDX-SW5104GP-4AF-1SFP POE交换机是本公司推出的新一代绿色节能以太接入供电交换机。提供简单便利的安装维护手段和丰富的业务特性,助力用户打造安全可靠的高性能网络,可广泛应用于中小企业、网吧、酒店、学校等以太接入场景。该交换机同时拥有4个下联口和2个上联口,下联为10/100/1000Mbps PoE网络端口,上行为1个千兆 SFP光口,1个10/100/1000M自适应以太网电口。

该产品主要针对高清网络摄像机、AP、IP phone等数据接入和PoE供电而设计,遵循IEEE802.3 af/at标准,每个端口能够为设备提供最大30W的供电功率,极大的方便了设备供电,节约了线材和施工成本,产品下行口最远传输距离可达到250米,突破了传统交换机100米距离的限制,在实际工程项目中,使产品覆盖范围更大,产品支持桌面式和挂装,可满足不同工程现场对设备安装的要求。

主要特性

  • 支持通过Cat5e/6标准UTP 网线给无线(AP)和网络监控摄像头(surveillance cameras)、IP phone供电

  • 4个千兆自适应RJ45端口,1个上行千兆SFP光口/1个上行10/100/1000M自适应以太网电口

  • 4RJ45口支持PoE供电,符合IEEE802.3at标准

  • PoE单端口最大供电功率:30W;整机总功率65W

  • 符合IEEE 802.3;IEEE 802.3u;IEEE 802.3ab;IEEE 802.3x Flow Control;IEEE802.3at 标准

  • 流控方式:全双工采用IEEE 802.3x标准,半双工采用Back pressure标准

  • 支持端口自动翻转(Auto MDI/MDIX)

  • 支持网络端口防雷(AC电源口:差模 +/-2kV,共模 +/-4kV)

  • 采用存储转发的交换机制,转发内存2M

  • 所有端口支持线速交换,10K帧长范围内均可达到线速

  • 供电自适应,即插即用,无需配置

技术参数

技术参数列表

详细参数描述

产品型号

PDX-SW5104GP-4AF-1SFP

产品说明

1个千兆SFP光口/电口+4个千兆电口POE交换机

供电

供电方式

电源适配器

输入电压

DC48~56V

功率消耗

机器本身消耗小于5W

功率消耗小于65W

端口参数

网络端口

1~4 下行网:10/100/1000Mbps

上行电口: 10/100/1000Mbps

上行光口1.25Gbps SFP

传输距离

1~4下行网口:100

上行光口距离取决于光模块

传输介质

1~4下行网口:Cat5e/6标准UTP 网线,

上行光口光纤

POE标准

符合IEEE 802.3af/at国际标准,

单端口最大供电功率30W

PoE供电方式

末端跨接法1,2,3,6(默认)

PoE供电功率

单个POE端口 ≤30W,整机65W

交换参数

网络标准

IEEE 802.3i、IEEE 802.3u、IEEE 802.3ab、

IEEE 802.3z、IEEE 802.3x、IEEE 802.1Q(VLAN) 、

IEEE 802.1w(RSTP)、 IEEE 802.3at

转发方式

存储转发

背板带宽

12G

包数据缓存

2M

MAC地址表

8K

状态指示灯

电源指示灯

1个指示电源(绿色)

网络端口供电LED

PoE状态指示4个,RJ45座上黄灯;

网络端口数据LED

PoE状态指示4个,RJ45座上绿灯

Switch

Default

默认标准模式

VLAN

CCTV

防护等级

通讯端口防雷防护

4KV 执行标准:IEC61000-4-5

整机静电防护

1a 接触放电 3级
1b 空气放电 3级

环境规范

工作温度

-20℃~70

储存温度

-40℃~70℃

湿度(非凝结)

0~95%

物理规格

尺寸(长×宽×高)

150MM*90MM*33MM

颜色

灰色

可靠性

平均故障间隔时间(MTBF)

>50000h
