PDX-E5004

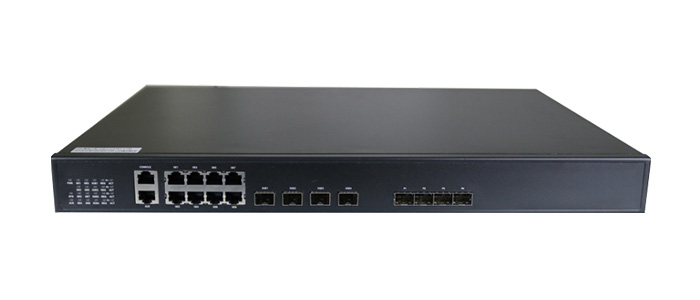

鹏鼎信  PDX-E5004   1U 机架式4PONOLT


产品概术:

PDX-E5004  是本公司研发生产的一款高性能盒式EPON OLT ,机器全面遵循IEEE802.3ah和中华人民共和国通讯行业标准(YD/T 1475-2006OLT设备,全面支持CTC2.1/3.0标准。自动发现和兼容各厂商ONU,可组建高效的EPON解决方案。

PDX-E5004 主交换搭载BROADCOM 53346 万兆三层交换芯片,提供4个万兆+8个千兆上行交换业务端口。PON 业务板搭载CONTINA 8022 作为PON CPU,有效提供最高 256线ONU 接入点。支持单纤多级分光、具备长距离以太网业务投放能力,有效帮助系统集成商、运营商建立起大范围内高效、稳定、易管理的业务通信架构。支持不同类型ONU的混和组网,使得运营商的投资做到最小化。

产品特点:

  • 纯三层万兆交换,高达128Gbps 的背板带宽。

  • 最高支持256线ONU 节点。

  • 运营商级管理能力,支持CLI指令和SNMP 集群化中英文管理。

  • 开放兼容主流标准光猫,有效降低组网成本。

  • 支持多级分光,具备单纤远距传输能力。

设备参数:

产品型号

PDX-E5004

产品说明

4PON口OLT



系统容量



整机背板带宽: 128Gbps

整机包转发率: 96Mpps

MAC地址容量 : 32K

RAM: 512MB



三层路由功能



路由容量:8K

支持动态路由协议:OSPF、RIP v1,v2 、ISIS

支持三层线速转发、静态路由

PON口

4个PON 口

256 个ONU

上联口

8个10 /100/1000M自适应接口

4路万兆接口(千兆万兆自适应)

PON接口特性

传输速率:上下行对称1.25Gbps

发光功率: +2dbm ~ +7dbm

接收灵敏度:  -30dBm

安全性:  ONU认证机制

传输距离:20KM

遵循的标准

IEEE802.3ah

IEEE 802.1D, Spanning Tree

IEEE 802.1Q, VLAN

IEEE 802.1w, RSTP

IEEE 802.3ad 物理链路静态/动态聚合(LACP

Ethernet  II

服务质量

背压式流控(半双工)

IEEE 802.3x流控(全双工)

IEEE 802.1p, CoS

WRRSPFIFO队列调度算法

基于每个ONU的上行和下行限速功能

支持DBASLA功能

VLAN

支持802.1Q Vlan

支持双层Vlan QinQ,并支持灵活QinQ

组播

IGMP Proxy

IGMP Snooping

可靠性

单方向链路检测协议,防止生存树环路

扩展槽EPON光模块热插拔

PON口冗余保护 PSG

网络安全

限制每端口最大用户数

端口隔离

风暴控制

基于数据流的ACL 访问控制功能

PON口传输数据加密

网络管理

CLI 指令 TELNET中英文命令提示

SNMP 集群化管理 全中文图形化管理

调试输出debug

物理特性

442.5mm(W) x300mm(D) x 44mm(H)

安装: 标准19”机架,重量:4Kg

环境要求

工作环境:0℃~55℃;10%85%无冷凝

存储环境:-40℃~80℃;5%95%无冷凝

电源

输入电压:AC90264VDC -36 ~ -72V

支持双电源输入、交直流电源混插、以及电源模块热插拔

支持过流过压保护

功耗

≤46W
