PDX-E5004U

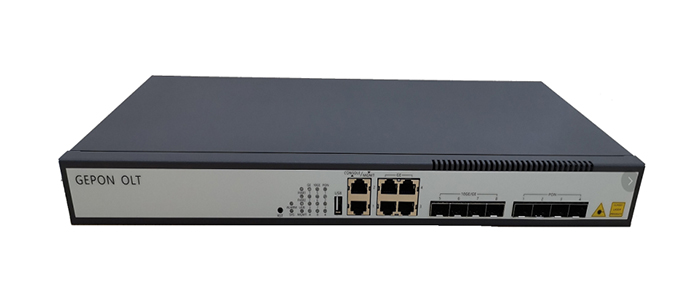

鹏鼎信    PDX-E5004U  4PON口 EPON OLT



产品概述:

PDX-E5004U产品是鹏鼎信公司面向运营商、企业和园区应用的高集成、中等容量的盒式EPON OLT设备。产品遵循IEEE802.3ah技术标准,满足《YD/T 1475-2006接入网技术要求——基于以太网方式的无源光网络(EPON)》和《中国电信EPON设备技术要求3.0》中对于EPON OLT设备相关要求,设备开放性好兼容性强,可靠性高,软件功能齐全,可广泛应用于运营商FTTH接入、专网接入、政企园区接入、校园网接入等接入网络建设。

PDX-E5004U高度仅1U,安装维护方便,节省空间。设备采用业界先进的技术,为客户提供高效的EPON解决方案,具备高效的带宽利用率和以太网业务支持能力,帮助运营商为用户提供可靠的业务质量。支持不同类型ONU的混和组网,可为运营商节约大量成本。

产品特点:

高性能与灵活扩展能力

  •  上行支持4个GE电口及4个SFP+光口, SFP+端口既可以支持千兆光模块,也可以支

持万兆光模块,在降低用户成本的同时,可灵活满足各类型组网应用

  •  设备转发带宽充足,4个万兆上行接口,上下行转发不存在带宽瓶颈,组网无需带宽冗余

设计

简单易用的网络管功能

  •  支持基于RS232串口、Telnet和SSHv2方式的命令行管理

  •  支持基于WEB的配置操作管理,用户界面友好,简单易操作

  •  支持通过 FTP、TFTP 实现设备的远程升级,支持 SNMP v1/v2/v3

增强的多业务能力

  •  支持端口限速及流限速功能,防止恶意侵占网络带宽,网络带宽精细化管理,实现基于

端口和业务流的精确速率限制

  •  支持SP/WRR/SP+WRR等队列调度算法,对不同优先级报文分级调度,按需保障各种

优先级业务流的传输

  •  支持基于业务流的分类和QoS流控功能

  •  支持DHCP-snooping/IP-source-Guard/802.1X等安全特性,有效保障用户、设备和

网络的可用性

  •  支持ACL安全过滤机制,实现基于业务流MAC、IP、四层端口的控制功能

  •  支持ARP攻击自动防护和用户封杀功能

  •  支持本地用户认证,支持基于Radius远程用户认证,支持用户分级管理,保障设备管理

用户的安全性

  •  支持FlexLink、动态链路汇聚LACP和以太网环网等链路保护功能

丰富的路由协议

  •  支持静态路由功能议

  •  支持RIP、OSPF、BGP、ISIS等多种路由协议

产品规格:

属性

PDX-E5004U

交换容量

96Gbps

包转发率

71.424Mpps

内存和存储

内存:512MB存储:32MB

管理端口

1 个 Console

固定端口

4*GEPON端口,4*10/100/1000M Base-T电口,4*1000M Base-X SFP/10GE SFP+光口

PON特性

符合IEEE 802.3ah EPON标准

符合中国电信CTC3.0标准

支持20KM传输

支持1:32分光比

支持标准OAM和扩展OAM管理功能

支持ONU软件批量升级、定时升级、实时升级

支持PON口光功率检测

VLAN特性

支持4K VLAN  802.1Q

支持基于端口、MAC和协议的VLAN

支持双Tag VLAN功能,基于端口的静态QinQ以及灵活QinQ功能

MAC特性

支持16K MAC地址表项

支持静态MAC地址设置

支持端口MAC地址数量限制

二层环网协议

支持STP/RSTP/MSTP

支持ERPS以太网环网保护协议

支持Loopback-detection端口环回检测

端口控制

支持双向带宽控制

支持端口风暴抑制

支持9K Jumbo超长帧转发

端口汇聚

支持静态链路汇聚

支持动态LACP

每个聚合组最大支持 8 个端口

组播功能

支持 IGMP Snooping、支持快速离开

支持 MLD Snooping

支持组播 VLAN

支持三层组播IGMP/PIM-DM/PIM-SM

镜像

支持端口镜像

支持流镜像

ACL

支持标准和扩展ACL

支持基于时间段(Time Range)ACL策略

提供基于源/目的MAC地址、VLAN、802.1p、ToS、DSCP、源/目的IP地址、L4端口号、协议类型等IP报文头信息的流分类和流定义

QoS

支持基于自定义业务流的流限速功能

支持基于自定义业务流优先级标记,

支持基于端口的优先级调度功能,

支持SP/WRR/SP+WRR等队列调度算法

安全性

支持用户分级管理和口令保护

支持 IEEE 802.1X 认证/集中MAC地址认证

支持 MAC 地址学习数目限制、

支持 SSH 2.0,为用户登录提供安全加密通道

支持SNMP v3加密管理

支持端口隔离,硬件隔离各端口间的报文

支持广播报文速率抑制

支持IP Source Guard自动创建IP+MAC+端口+VLAN绑定表,并支持手工绑定表项

系统管理

支持 Console/Telnet/SSH2.0 命令行配置

支持WEB浏览器配置管理

支持 SNMP V1/V2/V3

支持 SNTP 时钟

支持系统工作日志

支持LLDP邻居设备发现协议

支持802.3ah Ethernet OAM

支持Ping和Traceroute

环境温度

运行环境温度:-10℃~55

存储环境温度:-40℃~70

环境湿度

运行环境湿度:10%~95%(非凝结)

存储环境湿度:10%95%(非凝结)

重量(满配置)

≤3.5kg

风扇

固定风扇(两个风扇)

电源

交流AC:输入100~240V 47/63Hz;

直流DC:输入36V~75V;

功耗

≤38W

外形尺寸(宽*高*深)

440mm*44mm*200mm
