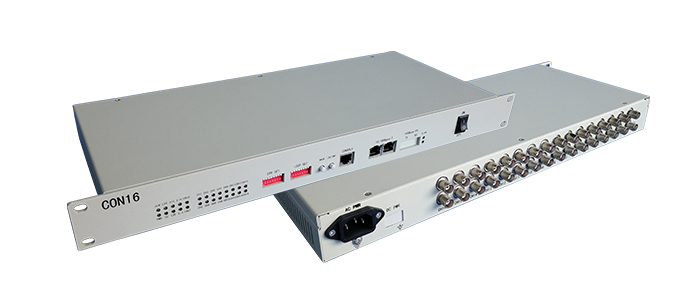

产品描述：
PDX-ZHQ-16E-FE1协议转换器采用反向复用技术，将多条E1电路捆绑起来用于传输10M/100M的以太网数据，实现了1-16路E1通道至以太网接口之间的相互转换。此接口转换器能把E1通道收发的信号 点对点传输到RJ45接口，实现E1信道与以太网的互连。与一般的远程网桥不同的是，它支持1-16路E1信道的灵活配置，能自动检测E1的数量并选择可用的E1，并且允许E1电路之间存在一定的传输时延差。单路线路速率是1920Kbit/s，16路带宽可达30720Kbit/s。设备在10/100Mbps全/半双工方式下使用时，可与以太网交换机或集线器相连，充分地利用电信网络中现有的大量E1电路资源来扩展以太网的传输距离和应用范围，是以太网宽带接入一个很好的解决方案。此产品可用于局域网互连、局端互连、视频点播、远程监控、交换机的E1接口插卡等各种领域。
产品特性：
1、实现以太网数据在1~16条E1电路中的透明传输；
2、以太网接口10M/100M，全/半双工完全自适应，支持VLAN协议；
3、每路以太网口支持支持AUTO-MDIX(交叉线和直连线自适应)；
4、实现允许16路E1有32ms 的传输时延差。当该差值超出允许的范围时，系统可以自动停止在时延过大的E1上发送数据；
5、在以太网数据传输过程中在E1线路侧进行帧重排序技术，从而有效保证了帧次序和提高了传输效率；
6、真正实现SNMP的网管功能；
7、提供2种环回功能：E1本端自环、E1向外环；
8、内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能；
9、E1接口符合ITU-T G.703、G.704和G.823，不支持信令时隙的使用；
10、E1接口模块含有内置的时钟恢复电路和HDB3编解码电路；
11、设备工作中支持E1信道的热插拔，并自动检测有效的E1信道，中间不会中断数据传输；
12、支持1至16路E1的灵活配置，在复位时自动检测E1的数量和时延并选择可用的E1。
技术参数：
参 数 | 描 述 | |
以太网接口 | 电口数量 | 1路RJ45接口 |
支持帧长 | 最大以太网数据帧长支持1536Byte | |
协议 | 支持自动交叉网线识别能力 支持全双工模式时的IEEE 802.3x流量控制 支持半双工模式时的back pressure流量控制 支持802.3(以太网协议)、802.3u（快速以太网协议） 可透传IEEE 802.1d Spanning Tree、IEEE 802.1q VLAN包 | |
E1接口 | 传输模式 | 只提供E1成帧工作模式 |
接口阻抗 | 75Ω不平衡/120Ω平衡 | |
接口数量 | 提供16路E1接口 | |
转发指标 | 每路E1转发以太网数据包的极限速率1920Kbps 十六路E1满载时，极限转发速率1920×16=30720Kbps | |
时钟方式 | 提供二种时钟方式：主时钟（内部时钟）、从时钟（E1接收恢复时钟） | |
CRC校验 | 支持CRC4校验功能自适应 | |
端口环回 | 提供本端与远端环回测试功能 | |
存贮环境 | 环境温度：-40～85℃ 相对湿度：≤95%(无冷凝) | |
工作环境 | 环境温度：0℃～70℃ 环境湿度：≤90%(无冷凝) | |
功耗 | ＜5W | |
物理尺寸 | 内置电源：300mm×160mm×35mm | |
电源 | AC110V~265V，DC-36V~-72V | |
客户需要确定：
设备配置方式：只可配置台式。
台式配置：需确认台式设备电源参数（DC-48或AC220V），台式设备是否具备光纤接口，如有则需提供光纤接口类型，传输距离。
共性配置：设备E1接口类型（75欧或120欧）
