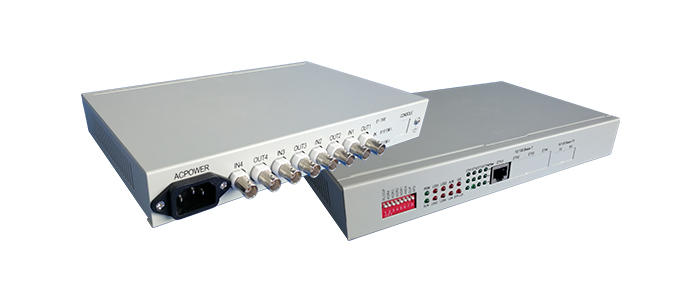

PDX-ZHQ-4E1-FE1


产品描述:

PDX-ZHQ-4E1-FE1接口转换器采用反向复用技术,将多条E1电路捆绑起来用于传输4E1-10/100BaseT的以太网数据,实现了1~4路E1通道至以太网接口之间的相互转换,此转换器能把E1通道收发的信号点对点传输到RJ45接口,实现E1信道与以太网的互连。与一般的远程网桥不同的是,此转换器支持1到4路E1信道的灵活配置,能自动检测E1的数量并选择可用的E1,并且允许E1电路之间存在一定的传输时延差。单路线路速率是1920Kbit/s,4路带宽可达7680Kbit/s。设备在10/100Mbps全/半双工方式下使用时,可与以太网交换机或集线器相连,充分地利用电信网络中现有的大量E1电路资源来扩展以太网的传输距离和应用范围,是以太网宽带接入一个很好的解决方案。此产品可用于局域网互连,局端互连、视频点播、远程监控、交换机的E1接口插卡等各种领域。

产品特点

1、实现以太网数据在1~4E1电路中的透明传输;

2、实现允许多路E1有10ms 的传输时延差。当该差值超出允许的范围时,系统可以自动停止在时延过大的E1上发送数据;

3、环回功能:E1本端自环、E1远端环回;

4、内置动态以太网MAC地址列表(4096个),具有本地数据帧过滤功能;

5、E1接口符合ITU-T G.703、G.704和G0823;

6、E1接口模块含有内置的时钟恢复电路和HDB3编解码电路;

7、设备工作中支持E1信道的热插拔,并自动检测有效的E1信道,中间不会中断数据传输;

8、支持1~4路E1的灵活配置,在复位时自动检测E1的数量和时延并选择可用的E1口。

技术参数:

参  数

描  述

以太网接口

电口数量

1路RJ45接口

支持帧长

最大以太网数据帧长支持1536Byte

协议

支持自动交叉网线识别能力

支持全双工模式时的IEEE 802.3x流量控制

支持半双工模式时的back pressure流量控制

支持802.3(以太网协议)、802.3u(快速以太网协议)

可透传IEEE 802.1d Spanning Tree、IEEE 802.1q VLAN包

E1接口

传输模式

只提供E1成帧工作模式

接口阻抗

75Ω不平衡/120Ω平衡

接口数量

提供4路E1接口

转发指标

每路E1转发以太网数据包的极限速率1920Kbps

四路E1满载时,极限转发速率1920×4=7680Kbps

功能特性

网管能力

可支持网管,可管理本端

卡式设备可置于我公司多槽机箱内使用,实现局端网管

时钟方式

提供二种时钟方式:主时钟(内部时钟)、从时钟(E1接收恢复时钟)

CRC校验

支持CRC4校验功能自适应

端口环回

提供本端与远端环回测试功能

支持混插

模块式协议转换器可插放我公司4U机箱,并可以和模块式收发器,光端机产品实现混插

存贮环境

环境温度:-40~85℃

相对湿度:≤95%(无冷凝)

工作环境

环境温度:0℃~70℃

环境湿度:≤90%(无冷凝)

功耗

<5W

物理尺寸

内置电源:300mm×160mm×35mm(台式)

电源

AC110V~265V,DC-36V~-72V

客户需要确定:

设备配置方式:可配置局端卡式(需购置4U机框及机框电源)或台式。

台式配置:需确认台式设备电源参数(DC-48或AC220V),台式设备是否具备光纤接口,如有则需提供光纤接口类型,传输距离。

共性配置:设备E1接口类型(75欧或120欧)。
