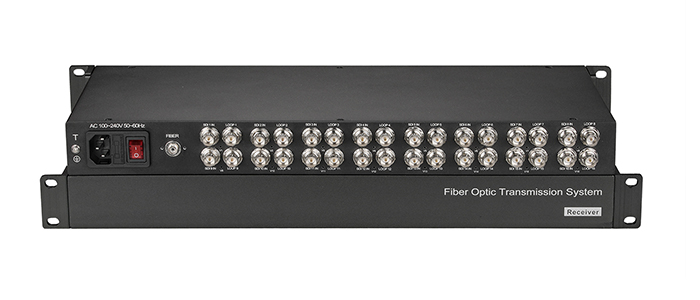

PDX-2000T/R-3G-SDI-16
16路正向3G-SDI视频光端机
概述：
16路正向3G-SDI视频光端机通过CWDM技术实现一芯光传、无延时、无压缩、高质量的信号延长20公里。
16路正向3G-SDI视频光端机其主板核心电路和光模块均采用进口元器件，性能稳定，采用了集成电路设计，设计简练，具有易于安装调试，免维护，同时由于使用光纤做为传输介质，因此性能卓越，耐高温、严寒，可以有效的防止强电磁波辐射干扰、雷电冲击和电源浪涌，大大提高了稳定性、可靠性。
产品特性：
l 通过CWDM技术实现16信号传输；
l 符合EN50083-9、 SMPTE259M(C)、SMPTE292M、SMPTE424M标准；
l 视频输入输出带本地影音共享功能；
l 使用全数字处理技术， 图象清晰， 无色相位差；
l 带APC电路， 输出光功率恒定， 动态范围大；
l 输入具有电缆均衡, 可补偿电缆传输的损耗；
l 具有输出时钟恢复减小信号抖动电路，可以很好地处理畸变信号；
l 输入/输出电缆传输距离可达80m(BELDEN8281电缆)；
l 单多模兼容，单模无中继距离可达20公里，如需40KM可定制；
l 即插即用，无需设置；
l 设备成对使用，注意设备有发射机与接收机区分；
技术参数：
视频指标 | |
协议标准 | SMPIE 424M |
支持标准 | EN50083-9、SMPTE259M-C、SMPTE292M、SMPTE424M |
SMPTE 速率 | 270Mbit/s,1.48Gbit/s,2.97Gbit/s |
支持标准（数字视频格式） | DVB-ASI |
SMPIE 259M SD-SDI 480i，576i | |
SMPIE 292M HD-SDI 720P, 1080i | |
SMPIE 424M 3G-SDI 1080P60Hz | |
视频输入/输出 | |
数量/信号类型 | 1路单链路DVB-ASI、SD-SDI 、 HD-SDI、 3G-SDI数字视频带本地环出 |
输入阻抗 | 75Ω |
输入自动电缆均衡 | ＞80m(1.485 Gbps@BELDEN8281电缆) |
时钟恢复 | 270 Mbps、 1.485 Gbps、 2.97Gbps时自动， 其它为旁路 |
输入电平 | 800mVp-p±10% |
输入回波损耗 | ＞10dB @ 2. 97 Gbps |
输出直流偏移 | <±0. 5V |
输出回波损耗 | ＞10dB @ 2. 97 Gbps |
最大抖动 | ＜0. 1UI(1485Mbps) |
信号过冲 | ＜5% (1485Mbps) |
机械结构 | |
外壳金属 | 铝+铁 |
安装方式 | 1U机箱 |
产品尺寸（含挂耳） | 487*195*44mm |
产品净重（单位：对） | |
包装 | |
外包装材质 | 牛皮纸 |
外包装尺寸 | |
成品净重（含外包装） | |
电源指标 | |
电源方式 | AC100~240V |
功耗 | <50W |
过载保护 | 提供 |
过流保护 | 提供 |
环境指标 | |
工作温度 | -20°C ~70°C |
存储温度 | -40°C ~85°C |
相对湿度 | 5 至 95%（非冷凝） |
工作寿命 | ＞100000小时 |
