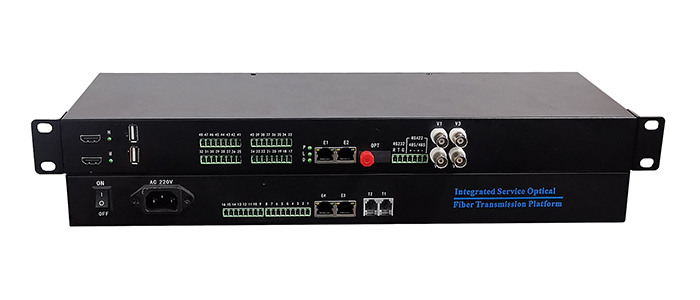

PDX-2000DT/R-H2V4GE4BK8T2BD2-S20F
2路HDMI+4路正向视频+4路共享千兆以太网+8路双向开关量+2路电话+2路数据
概述：
此设备是我司自主研发生产的一款综合业务光端机，传输性能更可靠效果更好。可使用一根光芯同时传输2路HDMI 信号，4路视频，4路千兆共享，8路双向开关量，2路电话，2路数据信号，是一种可靠性高性价比好的远距离光传输设备。
产品特点：
全数字、无压缩、音，画质清晰、无噪音；
单模单芯传输；
无需软件设置，支持即插即用功能；
全表面贴装技术，内置浪涌和静电保护，三级防雷设计；
挂壁、独立式、插卡式结构；
支持用户定制及OEM方式；
产品参数：
产品型号 | 产品描述 | |
电话 | 电话接口 | RJ11或接线端子 |
电话通道数 | 2路 | |
FXS振铃电压 | 75V | |
FXS振铃频率 | 25HZ | |
FXO二线输入抗阻 | 600Ω（摘机） | |
FXO 振铃检测电压 | 35V | |
振铃检测频率 | 17HZ-60HZ | |
二线输入抗阻 | 600Ω（摘机） | |
回损 | 40db | |
速率 | 10/100BASE-T、 | |
音频 | 音频接口 | 接线端子 |
音频通道数 | 2路 | |
输入/输出幅度 | -6～3db | |
量化等级（数码位宽） | 24bit | |
音频输入输出电压 | 2Vp-p（峰-峰值） | |
音频带宽 | 10HZ-20HZ | |
音频信噪比（加权） | S/N≥85dB | |
输入阻抗：（lin-in） | 600/47K | |
输入阻抗：（lin-out） | 600/10K | |
采样频率 | 48KHz | |
总谐波失真 | 0.1％ | |
HDMI | HDMI通道数 | 2路 |
分辨率 | 1080P | |
接口类型 | HDMI 接口 | |
视频 | 视频接口 | BNC |
视频通道数 | 4路正向 | |
视频制式 | PAL、NTSC、SECAM自动兼容 | |
采样编码 | 8bit/10bit | |
输入输出信号电压 | 1Vp-p | |
输入过载电压 | 1.5Vp-p | |
输入带宽 | 5HZ-8MHZ | |
微分增益 | ≤1.5％ | |
微分相位 | ≤1.5 | |
信噪比 | >67dB(加权） | |
以太网 | 网络通道数 | 4路千兆网络 |
接口类型 | RJ45 | |
速率 | 10/100BASE-T、 | |
开关量 | 开关量接口 | 接线端子 |
开关量通道数 | 1-8路正向或双向开关量 | |
开关量输入 | 支持继电器触点输出 | |
数据 | 数据接口 | 接线端子 |
数据通道数 | 2路数据 | |
带宽 | 180Kbps | |
标准 | RS-232/RS-422/RS-485 | |
误码率 | <10-9 | |
光接口 | 类型 | FC、SC、ST可选 |
波长 | 1310/1550nm | |
传输介质 | 单模多模可选 | |
发射功率 | -12dBm～+3dBm | |
接收灵敏度 | -30dBm～-20dBm | |
电源 | 发送 | 2A DC5V |
接收 | 2A DC5V | |
环境 | 工作温度 | -20～70℃ |
存储温度 | -40～80℃ | |
湿度(无凝结) | 0～95% | |
尺寸 | 尺寸(长×宽×高) | 482mm*140mm*45mm |
重量 | 重量 | 发射器：2.5Kg，接收器：2.5Kg |
颜色 | 颜色 | 黑色 |
工作时间 | 平均故障间隔时间(MTBF) | >10W小时 |
