PDX-9500CPE-5G

PDX-9500CPE-5G     5G  CPE

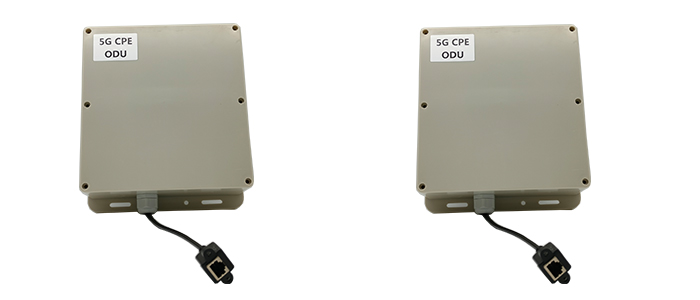

5G CPE-700-300.jpg

1. 产品简介

本路由器是一款工业物联网通信设备,全线兼容5G/4G/3.5G/3G/2.5G网络,具备工业级防护、宽温、宽电压设计,可轻松组建高速、稳定的无线传输网络。利用公用NRLTE网络(VPDN专有网络)为用户提供无线长距离数据传输服务。

本路由器支持WIFI5,支持2.4G和5.8G双频,无线带宽可达1200Mbps, 可以通过运营商5G网络接入互联网,然后通过WIFI 2.4G或者WIFI 5.8G连接到手机电脑等终端。

本路由器采用高性能的工业级32位双核通信处理器和工业级通信模块,以嵌入式实时操作系统为软件支撑平台,同时提供2个RS232/4854个以太网LAN1个以太网WAN接口,可同时连接串口设备、以太网设备,实现数据透明传输和路由等功能。



2. 参数指标

采用高性能工业级通信模块,双核880MHzCPU,128MB/256MB内存,16MBflash

支持3G(WCDMA/EVDO/TD-SCDMA)、4G(FDD-LTE/TD-LTE)、5G NR

WIFI:802.11.ac (Wi-Fi 5) , 带宽可达1200Mbps 支持双频 2.4G/5.8G

采用金属外壳,保护等级IP40

标准RJ45(1000M以太网)接口内置防雷

宽电压电流输入:DC10-58V

防电源反接保护,防浪涌保护;ESD防静电保护

软硬件看门狗防死机设计,路由器断网之后,会自动断电重启,保证设备稳定可靠运行

联网断线自动检测,拨号失败自动重启,定时重启等功能

串口透传功能,通过串口可以进入指令控制模式,控制路由器及附属设备

支持多种DDNS动态域名服务

端口映射、DMZ主机等功能

支持VPN服务器 PPTP Server,L2TP Server,OpenVPN Server

支持VPN客户端  PPTP Client, L2TP Client,OpenVPN Client

支持Socket服务器和客户端模式

支持云端内网穿透等功能

基站定位功能



3. 硬件规格

接口

以太网接口

5* 10/100/1000Mbps 快速以太网接口, WAN/LAN自适应(4G/5G模式下为4LAN),默认出一个POE端口

PIN端子

工业串行接口,内置,可以根据需求引线出来

RS232/RS485 x 2 工业端子

RS232 信号:TXD、RXD、GND

RS485 信号:A、B

SIM卡座

抽屉式卡座 x 2

天线接头

SMA外旋内孔:

3G/4G/5G网络: SMA x 4

WIFI网络: 4

复位键

1个

机械特性

安装方式

导轨、壁挂

外形尺寸

长宽高:220*220*75mm (不含天线接口)

外壳

塑料防水外壳

防护等级

IP65

冷却方式

自然散热

重量(g)

800g

电源

电源接口

POE供电

环境温湿度

环境湿度

5 ~ 95% (无凝霜)

存储温度

-40 ~ 85℃

工作温度

-40°C ~ +75°C

其他

物理特性

防震

IEC60068-2-27

振动

IEC60068-2-6

跌落

IEC60068-2-32



网络

路由器型号

支持频段

5G

(全网通)

5G NR: n1*/n28*/n41/n77/n78/n79

LTE-FDD: B1/B3/B5/B7/B8/

LTE-TDD: B34/B38/B39/B40/B41

UMTS: B1/B2/B5/B8



4. 软件支持

网络互连

网络接入

3G/4G/5G 拨号上网,支持 APN, VPDN。内置全球几百个APN信息,插入SIM卡后路由器可以自动匹配上网

接入认证

支持CHAP/PAP/MS-CHAP/MS-CHAPV2/none

网络制式

支持NR/LTE/WCDMA(HSPA+)/TD-SCDMA/EVDO/EDGE/GPRS

LAN协议

支持ARP, Ethernet,STP

WAN协议

支持静态 IP, DHCP, PPPoE,PPTP,L2TP

支持用户数量

有线:253

网络协议

IP应用

支持 tcping,ping、traceroute、DHCP服务器/无线中继/客户端、动态域名DDNS、telnet、SSH、HTTP、HTTPS、TFTP、FTP、SFTP、IPv6

IP路由

支持静态路由、IGMP Proxy

TTL

自定义客户端主机TTL值

网络安全

防火墙

支持全状态包检测 (SPI), 防范拒绝服务(DDoS)攻击

支持过滤多播/Ping 数据包, 访问控制表 (ACL)

DMZ,MAC过滤,白名单/黑名单访问控制

支持NAT, PAT, DMZ, 端口映射, 虚拟服务器

AAA

支持本地认证、Radius

数据安全

支持 L2TP、PPTP、OpenVPN、CA

可靠性

备份功能

接口备份,4G/5G、有线断网互备份

链路在线检测

4G/5G状态检测,断线或信号不好时自动重新拨号

VPN断线重拨号间隔时间定义,与拨号次数控制

WAN端发送心跳检测包检测,断线自动连接

定时重启

网桥多网关

支持多LAN设置,路由器有两个网关(两个内网)

物联网

DTU

支持TCP、UDP透明传输模式、TCP Server模式、指令模式

二次开发

shell脚本

自定义脚本功能,对路由器及相关功能实现自定义管理

系统接口

路由器提供二次开发参数接口(http),如获取路由器状态,设置路由器相关功能等。方便手机APP,小程序,云服务端开发

网络管理

配置方式

支持本地或远程 HTTP、HTTPS、Telnet、SSH 方式,支持内网穿透方式

升级方式

支持本地或远程 WEB、TFTP、FTP、SFTP server、内网穿透远程

日志功能

支持本地系统日志、远程日志。重要日志掉电保存

支持日志掉电保存
