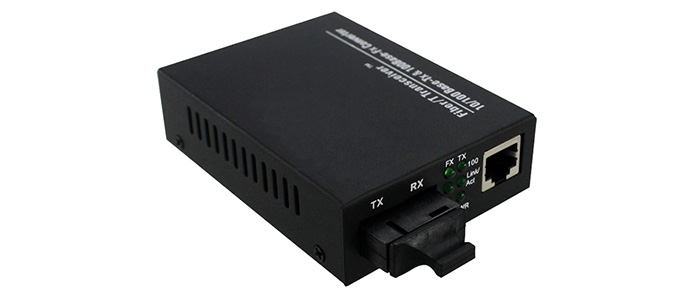

PDX-FC310A



鹏鼎信     PDX-FC310A

11电光纤收发器






概述:

PDX-FC310A为10/100Mbps自适应快速以太网光纤收发器(亦称光电介质转换器),可将10Base-T和100Base-TX双绞线电信号同100Base-FX光信号进行相互转换。它将网络的传输距离从铜线100m的极限扩展到120Km(单模全双工方式)。

支持两种不同的网络连接媒体类型:10/100Base-TX和100Base-FX,通过使用交换技术和存储转发技术来实现两种网络连接媒体之间的数据传输。支持双纤多模、双纤单模和单纤单模多种光纤传输。
特点:

  • 自动适应10Mbps和100Mbps环境,便于网络的升级

  • 内置高效交换核心,实现流量控制,减少广播包

  • 支持全双工和半双工传输模式,能自动协商

  • 支持双绞线口自动交叉,方便系统调试安装

  • 支持最长1552byte超长数据包传输

  • 支持VLAN标签超长数据包传输

  • 支持QoS,保证VOIP数据包传输

  • 支持STP生成树,构成冗余网络

  • 低功耗,低发热,能长时间稳定工作

  • 支持双纤单模光纤口选择,扩展了用户的需求

应用:

   10/100Mbps快速光以太网长距离传输网络

技术指标:

参数

规格

型号

PDX-FC310A

产品说明

百兆1光1电光纤收发器

接入方式

10/100Mbps

标准

IEEE802.3 10Base-T Ethernet,

IEEE802.3u,100Base-TX/FX Fast Ethernet,

IEEE802.3x Flow control,

IEEE802.1q VLAN,

IEEE802.1p QoS,

IEEE802.1d Spanning Tree

波长

850nm/1310nm/1550nm

传输距离

双纤多模:2KM

双纤单模:25/40/60/80/100/120KM

单纤单模:25/40/60/80/100/120KM

五类双绞线:100m

端口

1个RJ45口:连接STP/UTP五类双绞线

1个光纤口:多模—SC或ST(光纤尺寸50,62.5/125μm)

单模—SC光纤口(光纤尺寸9/125μm)

单纤单模—SC光纤口(光纤尺寸9/125μm)

转换方式

介质转换、存贮转发 /直通

MAC地址表

1 K

缓存器空间

1Mbit

流量控制

全双状态:流量控制, 半双工状态:背压方式

延时

9.6us

误码率

<1/800000000

MTBF

10万小时

电源

DC5V 2A(外置) AC220V(内置)

功耗

2W

工作温度

-20~70℃

工作湿度

5%~90%

储存温度

-40~70℃

储存湿度

5%~90%无凝结

产品尺寸

93mm(L)*70mm(W)*25mm(H)/长*宽*高(外置电源)
