PDX-3G-SDI2-LC

鹏鼎信            PDX-3G-SDI2-LC

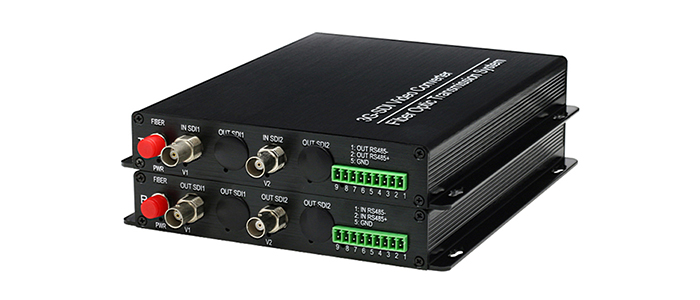

2路3G-SDI高清视频光端机


产品简介

PDX-3G-SDI2-LC 是鹏鼎信公司的2路3G-SDI多业务光端机是本公司自主研发推出的新一代高清视音频光端机,产品集视频、音频、数据、报警开关量、以太网等功能于一体的多业务实时传输设备。广泛运用于广播电视,视频会议,医疗示教,教育录播,安防监控等对视频高要求行业。

品特性

  • 在单芯光纤上传2路单/双向3G-SDI信号

  • 工作范围从19.4Mb/s 到 2.97Gb/s

  • 可用于SMPTE 424M (2.97Gb/s)的时钟恢复

  • 自动适应SDI 143M、177M、270M、360M、540M、1483.5M、1485M、2970Mbps速率

  • 支持SMPTE 424M (2.97Gb/s)、SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)标准

  • 输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T G.694.2 兼容)

  • 自动电缆均衡,适用所有在 2.97Gb/s以下的速率(Belden 1694A)

  • LED状态指示灯对关键的参数进行监视

  • 支持热插拔

技术参数

产品型号

PDX-3G-SDI2-LC

产品说明

2路3G-SDI光端机,  LC接口

视频参数:

视频输入/输出阻抗

75Ω

最高信号速率

2970Mbps

标准输入/输出电压

800mVp-p

输入反射损耗

 10dB@2970Mbps

抖动

 < 0.3UI

信道物理接口

BNC

光口参数:

波长

 850~1610nm

传输模式

双纤单模

单纤单模

双纤多模

传输距离

0-60KM

物理接口

LC(3G)

音频参数:

输入/输出阻抗

600ohm(非平衡)

最大输入/输出电压

3.0Vp-p

频响

10 Hz~20kHz @±3dB

信噪比

 > 70dB

信道物理接口

标准插拔接线端子

数据参数:

数据格式

RS232、RS422、RS485、曼码,BIPHASE数据等

数据速率

 0~200 Kbps

误码率

< 10-9

信道物理接口

标准插拔接线端子

以太网参数:

工作模式

全双工模式/半双工模式

数据传输速率

10/100Mbps(自适应)

信道物理接口

RJ45

电话参数:

信号物理接口

标准 RJ11

语音带宽

8KHz

工作方式

点对点热线、程控交换机/分机模式

失真

<1%

 开关量参数:


物理接口

 标准插拔接线端子

信号输入

任意有源或无源报警、开关量输入,支持TTL、RS-232/422/485或无源开关、按钮

信号输出

任意有源或无源报警、开关量输出,TTL、RS-232/422/485或继电器触点输出

 电气指标:


工作温度

-20~70℃

工作电压

DC 5V

无故障连续工作时间(MTBF)

≥100000小时
