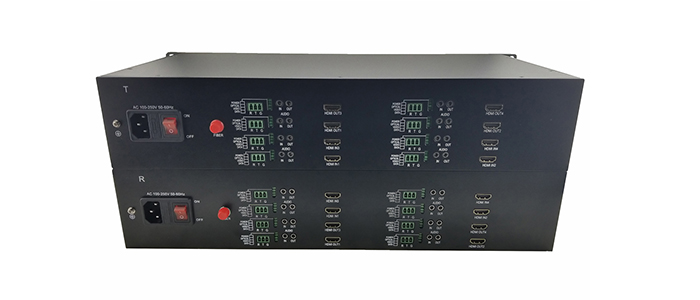

PDX-8HDMI-FC

鹏鼎信            PDX-8HDMI-FC

8路HDMI高清视频光端机


产品简介

PDX-8HDMI-FC  是鹏鼎信公司的8路HDMI光端机通过光纤长距离地传输高清视频信号,同时支持串口数据传输和外接独立音频等功能,能够适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力,使信号传输更加流畅和稳定,是一种可靠、高性能、高效的HDMI信号延长方式。广泛运用于展览展示,轨道交通,广播电视,视频会议,医疗示教,教育录播,安防监控等对视频高要求行业。

产品特性

  • 通过光纤长距离传输距离标配10KM可定制20-80公里;

  • 高清无压缩视频信号分辨率最高可达到1920*1200@60Hz向下兼容;

  • 支持外接双向模拟立体声音频信号传输;

  • 支持串口数据双向传输,自适应波特率;

  • 兼容HDMI 1.3标准

  • 符合HDCP 1.2标准-高带宽数字内容保护技术

  • 能够自动识别和配置各种显示模式;

  • 支持HDMI音频加嵌功能,支持各种场合使用

  • 内置自动均衡系统,画面流畅,清晰,稳定

  • 内置ESD静电保护电路,能有效防止静电损;

  • 安装简单方便,即插即用,无需设置


    技术参数

产品型号

PDX-8HMDI-FC

产品说明

8路HDMI光端机,  FC接口

视频

支持协议

HDMI1.3  HDCP 1.2

像素带宽

165MHz,全数字

接口带宽

总带宽6.75Gbps

输入输出电平

1VP-P

支持数码位宽

10Bit

支持分辨率

1920*1200@60HZ;1920*1080@60HZ/50HZ;

1920*1080@30HZ/25HZ;1600*1200@60HZ;

1280*1024@60HZ;800*600@60HZ;640*480@60HZ

接口

HDMI接口

阻抗

100Ω

建议HDMI线缆最大输入/输出距离

小于5米,在1920X1080@60Hz时

音频

接口

3.5mm立体声音频插座

信号类型

双向立体声

RS232

接口

凤凰端子、九针串口

信号方向

双向传输

波特率

自适应,最高115200bps

光纤

光纤接口

单路:FC 接口   机架式

光纤类型

单模/多模

波长

双纤单模 1310nm

单纤单模 1310nm/1550nm

双纤多模850nm

接口带宽

2.97Gbps

建议最大传输距离

在1920X1080@60时,

单模光纤:10km

OM3多模光纤:小于300米

其他

电源

AC  220V

最大功耗

MAX  32W

温度

工作温度:-20℃ ~ +70℃

湿度

工作湿度:5% ~ 90%

外形尺寸

445*220*90mm

质保

1年免费保修,终生维护
